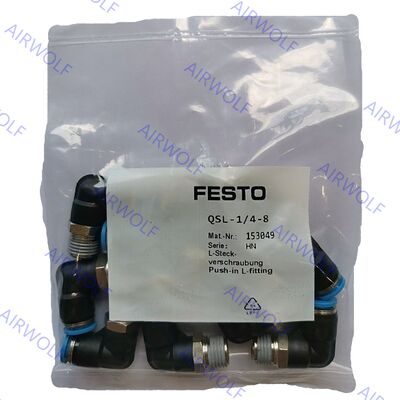

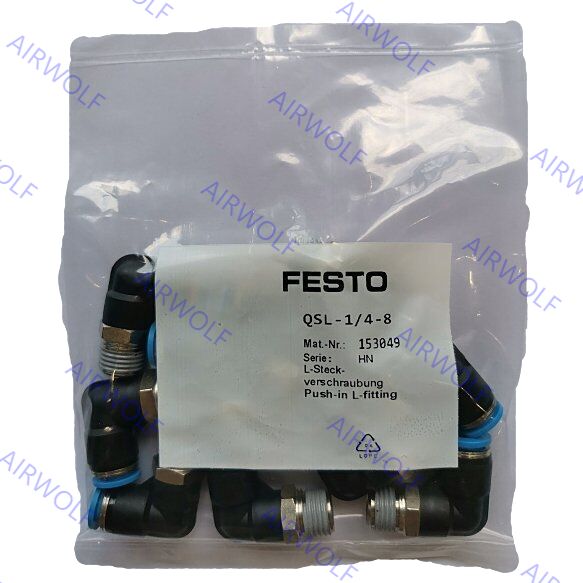

QSL-1/4-6 QSL-1/4-6-100 QSL-1/4-8 QSL-1/4-8-50 Festo QSL سلسلة L-شكل الدفع في التثبيت

QSL-1/4-6 QSL-1/4-6-100 QSL-1/4-8 QSL-1/4-8-50 Festo QSL Series L-shape Push-in Fitting

تفاصيل المنتج:

مكان المنشأ:	المانيا والصين
اسم العلامة التجارية:	Festo, AIRWOLF or OEM
رقم الموديل:	QSL-1/4-6، QSL-1/4-6-100، QSL-1/4-8، QSL-1/4-8-50

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 قطعة
الأسعار:	0-1USD
تفاصيل التغليف:	صناديق، كرتون، بالتات، أكياس بلاستيكية
وقت التسليم:	1-7 أيام عمل
شروط الدفع:	/ تي تي، ويسترن يونيون، بايبال
القدرة على العرض:	5000 قطعة في الأسبوع

اتصل

مفصلة وصف المنتج

رمز العنصر:	QSL-1/4-6، QSL-1/4-6-100، QSL-1/4-8، QSL-1/4-8-50	مواد الإسكان:	الألومنيوم المؤكسد، النحاس المطلي بالنيكل، PBT
مادة ختم الأنابيب:	نبر	ضغط التشغيل:	-0.95 ~ 14 بار (الماء: بحد أقصى 0.6 ميجا باسكال عند حد أقصى 50 درجة مئوية)
نطاق درجة حرارة العمل:	-10 ~ + 80 درجة	اتصال هوائي ، المنفذ 1:	ر1/4
اتصال هوائي ، المنفذ 2:	القطر الخارجي للأنابيب: 6 مم، 8 مم	وسط العمل:	الهواء المضغوط وفقًا للمعيار ISO 8573-1:2010 [7:-:-]، الماء (السائل، الخالي من الجليد)
إبراز:	جهاز Festo QSL ذو شكل L,وصلة أنبوب هوائي على شكل حرف L,أدوات الدفع في سلسلة QSL , Pneumatic tube L-shape connector , QSL series push-in fittings

QSL-1/4-6 QSL-1/4-6-100 QSL-1/4-8 QSL-1/4-8-50 Festo QSL سلسلة L-شكل الدفع في التثبيت

سلسلة Festo QSL تقدم تنوعا استثنائيا، مع مجموعة واسعة من النماذج المتاحة لربط مختلف أحجام الأنابيب وحتى منافذ الخيوط (BSPP / G-thread) ،ضمان الاندماج السلس في مجموعة متنوعة من التركيبات الهوائيةمصممة للاستخدام مع الهواء المضغوط حسب ISO8573-1:2010، هذه الأدوات مناسبة للتطبيقات من أتمتة المصانع وأجهزة التعبئة والتغليف إلى الروبوتات.الحل المطلوب لخلق، والاتصالات الهوائية المدمجة والموثوقة عبر مختلف الصناعات.

رموز الطلب:

رمز البند	اتصال الميناء1	اتصال الميناء2	الجزء رقم	كمية التعبئة
QSL-1/4-6	خيط ذكر R1/4	OD الأنابيب: 6 ملم	153047	10
QSL-1/4-6-100	خيط ذكر R1/4	OD الأنابيب: 6 ملم	130731	100
QSL-1/4-8	خيط ذكر R1/4	أوزة الأنابيب: 8 ملم	153049	10
QSL-1/4-8-50	خيط ذكر R1/4	أوزة الأنابيب: 8 ملم	130732	50

ورقة البيانات:

البيانات التقنية العامة الخيط الذكور المتر و G
الاتصال الهوائي، منفذ 1	الخيط الذكر M5	خيط ذكر G1/8	الخيط الذكر G1/4	خيط ذكر G3/8	خيط ذكر G1/2	خيط ذكر G3/4
التصميم	مبدأ الدفع والسحب
موقع التثبيت	اختياري
نوع الختم على سدادة ملفوفة	حلقة الختم
عزم دوران اسمي	1.2 نيمتر	5.4 نيم	9 Nm	15.5 نيمتر	26 نيمتر	20 نيمتر
مساحة التسامح للقومة العكسيّة الرسميّة	± 20%
الحجم الاسمي	1.8. 2.4 ملم	2.6... 6 ملم	3.1... 8.5 ملم	4.2... 11 ملم	6.4... 13 ملم	20 ملم
عمق إدخال الأنابيب 1)	14.9... 17 ملم	14.9... 20.7 ملم	17... 23.4 ملم	18.1... 24.8 ملم	23.3... 24.8 ملم	27.54 ملم
وزن المنتج	8... 13 غرام	7.7... 31 غرام	13... 48 غرام	20... 97 غرام	33... 158 غرام	91.2 غرام

1) أعماق إدخال الأنابيب المشار إليها هي قيم مرجعية وقد تختلف قليلاً حسب النوع.

البيانات التقنية العامة خيط R ذكر
الاتصال الهوائي، منفذ 1	خيط ذكر R1/8	خيط ذكر R1/4	الخيط الذكر R3/8	الخيط الذكر R1/2
التصميم	مبدأ الدفع والسحب
موقع التثبيت	اختياري
نوع الختم على سدادة ملفوفة	طلاء
الحجم الاسمي	2.4... 6 ملم	2.8... 8.5 ملم	4.2... 11 ملم	6.3... 13 ملم
عمق إدخال الأنابيب 1)	11.6... 20.7 ملم	11.9... 23.4 ملم	17... 24.8 ملم	20.2... 24.8 ملم

1) أعماق إدخال الأنابيب المشار إليها هي قيم مرجعية وقد تختلف قليلاً حسب النوع.

البيانات التقنية العامة خيط G الإناث
الاتصال الهوائي، منفذ 1	الخيط الأنثوي G1/8	الخيط الأنثوي G1/4	الخيط الأنثوي G3/8	الخيط الأنثوي G1/2
التصميم	مبدأ الدفع والسحب
موقع التثبيت	اختياري
نوع الختم على سدادة ملفوفة	طلاء
الحجم الاسمي	2.8... 7 ملم	3... 11 ملم	5... 11 ملم	11... 15 ملم

البيانات التقنية العامة
الاتصال الهوائي، منفذ 1	الغطاء الداخلي Ø 4 ملم	غطاء يدفع Ø 6 ملم	غطاء يدفع Ø 8 ملم	غطاء يدفع Ø 10 ملم	غطاء يدفع Ø 12 ملم	الغطاء المضغوط Ø 16 مم
التصميم	مبدأ الدفع والسحب
موقع التثبيت	اختياري
الحجم الاسمي	2.5 ملم	2.3... 4 ملم	2.3... 6 ملم	3.8... 7.5 ملم	3.7... 9 ملم	7.8... 11 ملم

وصلة هوائية، منفذ 1	لقطر خارجية الأنابيب 4 ملم	للأنابيب ذات القطر الخارجي 6 ملم	لقطر خارجية الأنابيب 8 ملم	لقطر الخارجي للأنابيب 10 مم	للأنابيب ذات القطر الخارجي 12 ملم	للأنابيب ذات القطر الخارجي 16 ملم
التصميم	مبدأ الدفع والسحب
موقع التثبيت	اختياري
نوع الختم على سدادة ملفوفة	‬‬					طلاء
الحجم الاسمي	2.8ملم	2.8....4.3ملم	2.8...7ملم	4.3...9ملم	6.2...11ملم	13ملم

الاتصال الهوائي، منفذ 2	للأنابيب ذات القطر الخارجي 4 ملم	للأنابيب ذات القطر الخارجي 6 ملم	للأنابيب ذات القطر الخارجي 8 ملم	للأنابيب ذات القطر الخارجي 10 ملم	للأنابيب ذات القطر الخارجي 12 ملم	للأنابيب ذات القطر الخارجي 16 ملم	لخط الأنابيب ذات القطر الخارجي 22 ملم
عمق إدخال الأنابيب 1)	14.9 ملم	17 ملم	18.2 ملم	20.7 ملم	23.3 ملم	24.8 ملم	27.54 ملم

1) أعماق إدخال الأنابيب المشار إليها هي قيم مرجعية وقد تختلف قليلاً حسب النوع.

ظروف التشغيل والبيئة:

ضغط التشغيل النطاق الحراري الكامل	-0.95... 6 بار
ضغط تشغيل يعتمد على درجة الحرارة	-0.95... 14 بار
ملاحظة عن ضغط العمل	المياه: ما يصل إلى 0.6 مبا عند ما يصل إلى 50 درجة مئوية
الوسيط للعمل	الهواء المضغوط وفقًا للمعايير ISO 8573-1:2010 [7:-:-] الماء (سائل، خال من الثلج)
ملاحظة عن الوسيط التشغيلي والطيار	عملية التشغيل المزروعة ممكنة الماء: الخيط G ممكن فقط مع حلقة الختم من نوع OL كمكون إضافي
درجة حرارة البيئة	-10... 80 درجة مئوية
درجة مقاومة التآكل CRC 1)	1 - ضغط تآكل منخفض
التصنيف البحري	انظر الشهادة

1) مزيد من المعلومات www.festo.com/x/topic/kbk

المواد:

مساكن المواد	الألومنيوم المضغوط، النحاس، المقوى بالنيكل، PBT
حلقة الإفراج عن المواد	POM
لون حلقة الإفراج	الأزرق
مواد غطاء الأنابيب	الـ NBR
مادة مكون عقدة الأنابيب	الفولاذ المقاوم للصدأ ذو السبائك العالية
ملاحظة عن المواد	متوافقة مع RoHS
مادة المكسرات	النحاس المصفوف بالنيكل
مادة المسامير المجوفة	النحاس المصفوف بالنيكل
ملاءمة غرفة نظيفة ، مقاسة وفقًا للمعيار ISO 1464414 1)	الفئة 4 وفقًا للمعيار ISO 14644-1العنصر المثبت بشكل ثابت ، لا يمكن إجراء تقييم ذي مغزى وفقًا للمعيار ISO 14644-1

1) بالنسبة للأغلفة القابلة للدفع QSH ومغلفات التشغيل QSC-...H ، لا يمكن إجراء تقييم ذي مغزى وفقًا للمعيار ISO 14644-1 (المكونات المثبتة بشكل ثابت)

الأبعاد:

QSL-1/4-6 QSL-1/4-6-100 QSL-1/4-8 QSL-1/4-8-50 Festo QSL سلسلة L-شكل الدفع في التثبيت
