| Liandong-U-Gu 17-2 #، Shengyuan Road 1 #، Jiangkou Street، Fenghua City، Ningbo، Zhejiang Province، الصين | airwolf@flyautomatic.com |

|
| مكان المنشأ: | المانيا والصين |
| اسم العلامة التجارية: | Festo, AIRWOLF or OEM |
| رقم الموديل: | QSF-3/8-12-B، QSF-3/8-12-B-20، QSF-1/2-12-B، QSF-1/2-16-B |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | 0-1USD |
| تفاصيل التغليف: | صناديق، كرتون، بالتات، أكياس بلاستيكية |
| وقت التسليم: | 1-7 أيام عمل |
| شروط الدفع: | / تي تي، ويسترن يونيون، بايبال |
| القدرة على العرض: | 5000 قطعة في الأسبوع |
| رمز العنصر: | QSF-3/8-12-B، QSF-3/8-12-B-20، QSF-1/2-12-B، QSF-1/2-16-B | مواد الإسكان: | الألومنيوم المؤكسد، النحاس المطلي بالنيكل، PBT |
|---|---|---|---|
| مادة ختم الأنابيب: | نبر | ضغط التشغيل: | -0.95 ~ 14 بار (الماء: بحد أقصى 0.6 ميجا باسكال عند حد أقصى 50 درجة مئوية) |
| نطاق درجة حرارة العمل: | -10 ~ + 80 درجة | اتصال هوائي ، المنفذ 1: | ر3/8، ر1/2 |
| اتصال هوائي ، المنفذ 2: | القطر الخارجي للأنابيب: 12 مم، 16 مم | وسط العمل: | الهواء المضغوط وفقًا للمعيار ISO 8573-1:2010 [7:-:-]، الماء (السائل، الخالي من الجليد) |
| إبراز: | وصلة هوائية دفع فيستو من سلسلة QSF,أجهزة الأنبوب الهوائي مع الضمان,موصل دفع من سلسلة QSF,Pneumatic tube fitting with warranty,QSF series push-in connector |
||
| رمز الصنف | توصيل المنفذ 1 | توصيل المنفذ 2 | رقم القطعة. | كمية التعبئة |
| QSF-3/8-12-B | ذكر ملولب R3/8 | قطر الخرطوم الخارجي: 12 مم | 153030 | 10 |
| QSF-3/8-12-B-20 | ذكر ملولب R3/8 | قطر الخرطوم الخارجي: 12 مم | 130717 | 20 |
| QSF-1/2-12-B | ذكر ملولب R1/2 | قطر الخرطوم الخارجي: 12 مم | 190653 | 10 |

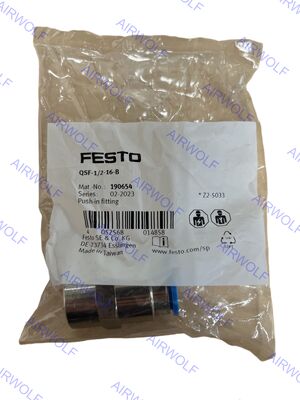

| QSF-1/2-16-B | ذكر ملولب R1/2 | قطر الخرطوم الخارجي: 16 مم | 190654 | 10 |
| بيانات فنية عامة - ذكر ملولب متري و G | ||||||
|---|---|---|---|---|---|---|
| التوصيل الهوائي، المنفذ 1 | ذكر ملولب M5 | ذكر ملولب G1/8 | ذكر ملولب G1/4 | ذكر ملولب G3/8 | ذكر ملولب G1/2 | ذكر ملولب G3/4 |
| التصميم | مبدأ الدفع والسحب | |||||
| وضع التركيب | اختياري | |||||
| نوع الختم على القابس الملولب | حلقة الختم | |||||
| عزم الدوران الاسمي | 1.2 نيوتن متر | 5.4 نيوتن متر | 9 نيوتن متر | 15.5 نيوتن متر | 26 نيوتن متر | 20 نيوتن متر |
| تفاوت عزم الشد الاسمي | ± 20% | |||||
| الحجم الاسمي | 1.8 ... 2.4 مم | 2.6 ... 6 مم | 3.1 ... 8.5 مم | 4.2 ... 11 مم | 6.4 ... 13 مم | 20 مم |
| عمق إدخال الخرطوم 1) | 14.9 ... 17 مم | 14.9 ... 20.7 مم | 17 ... 23.4 مم | 18.1 ... 24.8 مم | 23.3 ... 24.8 مم | 27.54 مم |
| وزن المنتج | 8 ... 13 جرام | 7.7 ... 31 جرام | 13 ... 48 جرام | 20 ... 97 جرام | 33 ... 158 جرام | 91.2 جرام |
1) عمق إدخال الخرطوم المشار إليه هو قيم مرجعية وقد تختلف قليلاً حسب النوع.
| بيانات فنية عامة - ذكر ملولب R | ||||
|---|---|---|---|---|
| التوصيل الهوائي، المنفذ 1 | ذكر ملولب R1/8 | ذكر ملولب R1/4 | ذكر ملولب R3/8 | ذكر ملولب R1/2 |
| التصميم | مبدأ الدفع والسحب | |||
| وضع التركيب | اختياري | |||
| نوع الختم على القابس الملولب | طلاء | |||
| الحجم الاسمي | 2.4 ... 6 مم | 2.8 ... 8.5 مم | 4.2 ... 11 مم | 6.3 ... 13 مم |
| عمق إدخال الخرطوم ¹) | 11.6 ... 20.7 مم | 11.9 ... 23.4 مم | 17 ... 24.8 مم | 20.2 ... 24.8 مم |
1) عمق إدخال الخرطوم المشار إليه هو قيم مرجعية وقد تختلف قليلاً حسب النوع.
| بيانات فنية عامة - أنثى ملولب G | ||||
|---|---|---|---|---|
| التوصيل الهوائي، المنفذ 1 | أنثى ملولب G1/8 | أنثى ملولب G1/4 | أنثى ملولب G3/8 | أنثى ملولب G1/2 |
| التصميم | مبدأ الدفع والسحب | |||
| وضع التركيب | اختياري | |||
| نوع الختم على القابس الملولب | طلاء | |||
| الحجم الاسمي | 2.8 ... 7 مم | 3 ... 11 مم | 5 ... 11 مم | 11 ... 15 مم |
| بيانات فنية عامة - كمية إدخال | ||||||
|---|---|---|---|---|---|---|
| التوصيل الهوائي، المنفذ 1 | كمية إدخال Ø 4 مم | كمية إدخال Ø 6 مم | كمية إدخال Ø 8 مم | كمية إدخال Ø 10 مم | كمية إدخال Ø 12 مم | كمية إدخال Ø 16 مم |
| التصميم | مبدأ الدفع والسحب | |||||
| وضع التركيب | اختياري | |||||
| الحجم الاسمي | 2.5 مم | 2.3 ... 4 مم | 2.3 ... 6 مم | 3.8 ... 7.5 مم | 3.7 ... 9 مم | 7.8 ... 11 مم |
| التوصيل الهوائي، المنفذ 1 | لأقطار الخراطيم الخارجية 4 مم | لأقطار الخراطيم الخارجية 6 مم | لأقطار الخراطيم الخارجية 8 مم | لأقطار الخراطيم الخارجية 10 مم | لأقطار الخراطيم الخارجية 12 مم | لأقطار الخراطيم الخارجية 16 مم |
|---|---|---|---|---|---|---|
| التصميم | مبدأ الدفع والسحب | |||||
| وضع التركيب | اختياري | |||||
| نوع الختم على القابس الملولب | — | طلاء | ||||
| الحجم الاسمي | 2.8 مم | 2.8...4.3 مم | 2.8...7 مم | 4.3...9 مم | 6.2...11 مم | 13 مم |
| التوصيل الهوائي، المنفذ 2 | لأقطار الخراطيم الخارجية 4 مم | لأقطار الخراطيم الخارجية 6 مم | لأقطار الخراطيم الخارجية 8 مم | لأقطار الخراطيم الخارجية 10 مم | لأقطار الخراطيم الخارجية 12 مم | لأقطار الخراطيم الخارجية 16 مم | لأقطار الخراطيم الخارجية 22 مم |
|---|---|---|---|---|---|---|---|
| عمق إدخال الخرطوم 1) | 14.9 مم | 17 مم | 18.2 مم | 20.7 مم | 23.3 مم | 24.8 مم | 27.54 مم |
1) عمق إدخال الخرطوم المشار إليه هو قيم مرجعية وقد تختلف قليلاً حسب النوع.
| ضغط التشغيل في نطاق درجة الحرارة الكامل | -0.95 ... 6 بار |
|---|---|
| ضغط التشغيل المعتمد على درجة الحرارة | -0.95 ... 14 بار |
| ملاحظة حول ضغط التشغيل | ماء: بحد أقصى 0.6 ميجا باسكال عند بحد أقصى 50 درجة مئوية |
| وسط التشغيل | هواء مضغوط وفقًا لـ ISO 8573-1:2010 [7:-:-] ماء (سائل، خالٍ من الجليد) |
| ملاحظة حول وسط التشغيل والتحكم | التشغيل المزلق ممكن ماء: ملولب G ممكن فقط مع نوع حلقة الختم OL كملحق إضافي |
| درجة حرارة البيئة المحيطة | -10 ... 80 درجة مئوية |
| فئة مقاومة التآكل CRC 1) | 1 - إجهاد تآكل منخفض |
| التصنيف البحري | انظر الشهادة |
1) مزيد من المعلومات www.festo.com/x/topic/kbk
| مادة الهيكل | ألومنيوم مؤكسد، نحاس، مطلي بالنيكل، PBT |
|---|---|
| مادة حلقة التحرير | POM |
| لون حلقة التحرير | أزرق |
| مادة ختم الخرطوم | NBR |
| مادة مكون مشبك الخرطوم | فولاذ مقاوم للصدأ عالي السبائك |
| ملاحظة حول المواد | متوافق مع RoHS |
| مادة الصمولة | نحاس مطلي بالنيكل |
| مادة البراغي المجوفة | نحاس مطلي بالنيكل |
| مناسبة لغرف الأبحاث النظيفة، مقاسة وفقًا لـ ISO 1464414 1) | الفئة 4 وفقًا لـ ISO 14644-1 تم تركيب العنصر بشكل ثابت، لا يمكن إجراء تقييم ذي مغزى وفقًا لـ ISO 14644-1 |
1) بالنسبة لكميات الإدخال QSH وسدادات التغطية QSC-...H، لا يمكن إجراء تقييم ذي مغزى وفقًا لـ ISO 14644-1 (المكونات مثبتة بشكل ثابت)
الشركة للمنتجات هي منتجات أصلية جديدة تمامًا، وليست منتجات مستعملة أو مجددة، أو سيتم تعويضها بعشرة أضعاف المبلغ وإعادة المبلغ بالكامل، ولكن المشتري بسبب خطأنا في اختيار الموديل ليس مسؤولاً عن الإرجاع، بالإضافة إلى ذلك، تتمتع المنتجات المباعة من قبل الشركة بضمان جودة لمدة عام واحد من تاريخ الشحن، وفقًا لمعايير الجودة الأصلية، خلال فترة الضمان مع مشاكل المنتج، تحتاج إلى تأكيد اختبار من قبل الشركة المصنعة، ليتم حلها من قبل المورد، والجانب الطالب بسبب التخزين، والاستخدام، وسوء الصيانة الناجم عن منتج ذي جودة أقل، ولا يثير اعتراضات.
يمكنك إرسال عينة لتخصيص المنتجات، لدينا العديد من المهندسين يمكنهم المساعدة في ذلك؛ إذا كنت تريد منتجًا مني، ولكنك لست متأكدًا مما إذا كان هو ما تريده، فيمكنك طلب عينة مني، وستكون مجانية.
يمكننا تقديم سلسلة من خدمات ما بعد البيع، مثل مقدمة المنتج، والتركيب، وتصحيح الأخطاء، والدعم الفني وما إلى ذلك.
| ميزات منتجاتنا: | ضمان خدماتنا: |
|---|---|
| 1) سعر تنافسي | 1) استجابة سريعة (الرد في غضون 24 ساعة) |
| 2) جودة جيدة | 2) عينات مجانية (يدفع العميل تكلفة التوصيل) |
| 3) تغليف احترافي | 4) ضمان لمدة سنة واحدة |
| 4) الإنتاج وفقًا لتعليمات العملاء | 5) صور / مقاطع فيديو متاحة أثناء الإنتاج. |
| 5) شحن بدون تأخير | 6) فحص التحميل، وإرسال صور التحميل قبل الشحن. |
