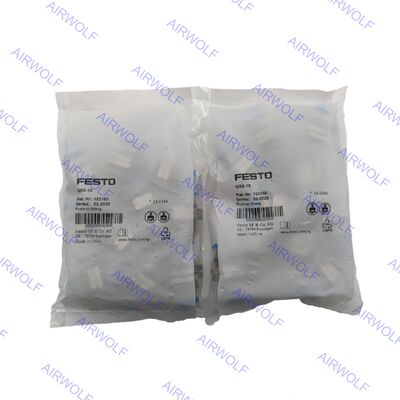

Name: Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 سلسلة QSS المثبتات الدفعية
Brand: Airwolf Automation
SKU: QSS-8، QSS-8-50، QSS-10، QSS-10-50
Price: 1 USD
Availability: InStock

منزل المنتجات هوائيّ أنبوب تركيب

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 سلسلة QSS المثبتات الدفعية

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 QSS Series Push-in Fitting

تفاصيل المنتج:

مكان المنشأ:	المانيا والصين
اسم العلامة التجارية:	Festo, AIRWOLF or OEM
رقم الموديل:	QSS-8، QSS-8-50، QSS-10، QSS-10-50

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 قطعة
الأسعار:	0-1USD
تفاصيل التغليف:	صناديق، كرتون، بالتات، أكياس بلاستيكية
وقت التسليم:	1-7 أيام عمل
شروط الدفع:	/ تي تي، ويسترن يونيون، بايبال
القدرة على العرض:	5000 قطعة في الأسبوع

اتصل

مفصلة وصف المنتج

رمز العنصر:	QSS-8، QSS-8-50، QSS-10، QSS-10-50	مواد الإسكان:	الألومنيوم المؤكسد، النحاس المطلي بالنيكل، PBT
مادة ختم الأنابيب:	نبر	ضغط التشغيل:	-0.95 ~ 14 بار (الماء: بحد أقصى 0.6 ميجا باسكال عند حد أقصى 50 درجة مئوية)
نطاق درجة حرارة العمل:	-10 ~ + 80 درجة	اتصال هوائي ، المنفذ 1:	القطر الخارجي للأنابيب: 8 مم، 10 مم
اتصال هوائي ، المنفذ 2:	القطر الخارجي للأنابيب: 8 مم، 10 مم	وسط العمل:	الهواء المضغوط وفقًا للمعيار ISO 8573-1:2010 [7:-:-]، الماء (السائل، الخالي من الجليد)
إبراز:	تركيب فيستو QSS هوائي,تثبيت الأنابيب من سلسلة QSS مع ضمان,عدادات الضغط النيوماتيكية لـ Festo QSS , QSS series tube fitting with warranty , Pneumatic push-in fitting for Festo QSS

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 QSS Series Push-in Fitting

مصممة لأداء قوي، تعمل سلسلة QSS ضمن نطاق درجة حرارة واسع من -10 درجة مئوية إلى +80 درجة مئوية. وهي تتعامل مع نطاق ضغط تشغيل واسع، عادةً من فراغ -0.095 ميجا باسكال (-0.95 بار) حتى 0.6 ميجا باسكال (6 بار) عبر طيف درجة الحرارة الكامل، مع تصنيف ضغط أقصى يصل إلى 14 بار في ظل ظروف محددة. تم تصميم التركيبات للاستخدام مع الهواء المضغوط (وفقًا لـ ISO 8573-1:2010) والماء، ويتم دعم التشغيل المزلق بالكامل. تتمثل إحدى الفوائد الرئيسية في آلية التركيب بالدفع، والتي تسمح بتوصيلات سريعة وسهلة دون الحاجة إلى مادة مانعة للتسرب للخيوط، حيث تحتوي التركيبة على آلية ختم مدمجة. بالنسبة للبيئات الحساسة، تتوافق العديد من الموديلات مع RoHS وتفي بمعايير غرفة نظيفة من الفئة 4 وفقًا لـ ISO 14644-1.

رموز الطلب:

رمز الصنف	توصيل المنفذ 1	توصيل المنفذ 2	رقم القطعة.	كمية التعبئة
QSS-8	قطر الأنبوب الخارجي: 8 مم	قطر الأنبوب الخارجي: 8 مم	153159	10
QSS-8-50	قطر الأنبوب الخارجي: 8 مم	قطر الأنبوب الخارجي: 8 مم	130790	50
QSS-10	قطر الأنبوب الخارجي: 10 مم	قطر الأنبوب الخارجي: 10 مم	153160	10
QSS-10-50	قطر الأنبوب الخارجي: 10 مم	قطر الأنبوب الخارجي: 10 مم	130791	50

ورقة البيانات:

البيانات الفنية العامة - خيط ذكري متري و G
التوصيل الهوائي، المنفذ 1	خيط ذكري M5	خيط ذكري G1/8	خيط ذكري G1/4	خيط ذكري G3/8	خيط ذكري G1/2	خيط ذكري G3/4
التصميم	مبدأ الدفع والسحب
موضع التركيب	اختياري
نوع الختم على القابس الملولب	حلقة مانعة للتسرب
عزم الدوران الاسمي	1.2 نيوتن متر	5.4 نيوتن متر	9 نيوتن متر	15.5 نيوتن متر	26 نيوتن متر	20 نيوتن متر
التفاوت في عزم الشد الاسمي	± 20%
الحجم الاسمي	1.8 ... 2.4 مم	2.6 ... 6 مم	3.1 ... 8.5 مم	4.2 ... 11 مم	6.4 ... 13 مم	20 مم
عمق إدخال الأنبوب 1)	14.9 ... 17 مم	14.9 ... 20.7 مم	17 ... 23.4 مم	18.1 ... 24.8 مم	23.3 ... 24.8 مم	27.54 مم
وزن المنتج	8 ... 13 جم	7.7 ... 31 جم	13 ... 48 جم	20 ... 97 جم	33 ... 158 جم	91.2 جم

1) قيم عمق إدخال الأنبوب المشار إليها هي قيم مرجعية وقد تختلف قليلاً حسب النوع.

البيانات الفنية العامة - خيط ذكري R
التوصيل الهوائي، المنفذ 1	خيط ذكري R1/8	خيط ذكري R1/4	خيط ذكري R3/8	خيط ذكري R1/2
التصميم	مبدأ الدفع والسحب
موضع التركيب	اختياري
نوع الختم على القابس الملولب	طلاء
الحجم الاسمي	2.4 ... 6 مم	2.8 ... 8.5 مم	4.2 ... 11 مم	6.3 ... 13 مم
عمق إدخال الأنبوب ¹)	11.6 ... 20.7 مم	11.9 ... 23.4 مم	17 ... 24.8 مم	20.2 ... 24.8 مم

1) قيم عمق إدخال الأنبوب المشار إليها هي قيم مرجعية وقد تختلف قليلاً حسب النوع.

البيانات الفنية العامة - خيط أنثوي G
التوصيل الهوائي، المنفذ 1	خيط أنثوي G1/8	خيط أنثوي G1/4	خيط أنثوي G3/8	خيط أنثوي G1/2
التصميم	مبدأ الدفع والسحب
موضع التركيب	اختياري
نوع الختم على القابس الملولب	طلاء
الحجم الاسمي	2.8 ... 7 مم	3 ... 11 مم	5 ... 11 مم	11 ... 15 مم

البيانات الفنية العامة - كمية الدفع
التوصيل الهوائي، المنفذ 1	كمية الدفع Ø 4 مم	كمية الدفع Ø 6 مم	كمية الدفع Ø 8 مم	كمية الدفع Ø 10 مم	كمية الدفع Ø 12 مم	كمية الدفع Ø 16 مم
التصميم	مبدأ الدفع والسحب
موضع التركيب	اختياري
الحجم الاسمي	2.5 مم	2.3 ... 4 مم	2.3 ... 6 مم	3.8 ... 7.5 مم	3.7 ... 9 مم	7.8 ... 11 مم

التوصيل الهوائي، المنفذ 1	لأنابيب بقطر خارجي 4 مم	لأنابيب بقطر خارجي 6 مم	لأنابيب بقطر خارجي 8 مم	لأنابيب بقطر خارجي 10 مم	لأنابيب بقطر خارجي 12 مم	لأنابيب بقطر خارجي 16 مم
التصميم	مبدأ الدفع والسحب
موضع التركيب	اختياري
نوع الختم على القابس الملولب	—					طلاء
الحجم الاسمي	2.8 مم	2.8...4.3 مم	2.8...7 مم	4.3...9 مم	6.2...11 مم	13 مم

التوصيل الهوائي، المنفذ 2	لأنابيب بقطر خارجي 4 مم	لأنابيب بقطر خارجي 6 مم	لأنابيب بقطر خارجي 8 مم	لأنابيب بقطر خارجي 10 مم	لأنابيب بقطر خارجي 12 مم	لأنابيب بقطر خارجي 16 مم	لأنابيب بقطر خارجي 22 مم
عمق إدخال الأنبوب 1)	14.9 مم	17 مم	18.2 مم	20.7 مم	23.3 مم	24.8 مم	27.54 مم

1) قيم عمق إدخال الأنبوب المشار إليها هي قيم مرجعية وقد تختلف قليلاً حسب النوع.

ظروف التشغيل والبيئة:

ضغط التشغيل لكامل نطاق درجة الحرارة	-0.95 ... 6 بار
ضغط التشغيل المعتمد على درجة الحرارة	-0.95 ... 14 بار
ملاحظة حول ضغط التشغيل	الماء: بحد أقصى 0.6 ميجا باسكال عند بحد أقصى 50 درجة مئوية
وسط التشغيل	الهواء المضغوط وفقًا لـ ISO 8573-1:2010 [7:-:-] الماء (سائل، خالٍ من الجليد)
ملاحظة حول وسط التشغيل والتحكم	التشغيل المزلق ممكن الماء: خيط G ممكن فقط مع نوع حلقة الختم OL كملحق إضافي
درجة حرارة البيئة المحيطة	-10 ... 80 درجة مئوية
فئة مقاومة التآكل CRC 1)	1 - إجهاد تآكل منخفض
التصنيف البحري	انظر الشهادة

1) مزيد من المعلومات www.festo.com/x/topic/kbk

المواد:

مادة الهيكل	ألومنيوم مؤكسد، نحاس، مطلي بالنيكل، PBT
مادة حلقة التحرير	POM
لون حلقة التحرير	أزرق
مادة ختم الأنبوب	NBR
مادة مكون مشبك الأنبوب	فولاذ مقاوم للصدأ عالي السبائك
ملاحظة حول المواد	متوافق مع RoHS
مادة الصامولة	نحاس مطلي بالنيكل
مادة الترباس المجوف	نحاس مطلي بالنيكل
ملاءمة غرفة التنظيف، مقاسة وفقًا لـ ISO 1464414 1)	الفئة 4 وفقًا لـ ISO 14644-1 العنصر مثبت بشكل ثابت، لا يمكن إجراء تقييم ذي مغزى وفقًا لـ ISO 14644-1

1) بالنسبة لأكمام الدفع QSH وسدادات التغطية QSC-...H، لا يمكن إجراء تقييم ذي مغزى وفقًا لـ ISO 14644-1 (المكونات مثبتة بشكل ثابت)

الأبعاد:

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 سلسلة QSS المثبتات الدفعية

معايير الجودة:

الشركة للمنتجات هي منتجات أصلية جديدة تمامًا، وليست منتجات مستعملة أو مجددة، أو سيتم تعويضها بعشرة أضعاف المبلغ وإعادة المبلغ بالكامل، ولكن المشتري بسبب خطأ في اختيار الموديل من قبلنا غير مسؤول عن الإرجاع، بالإضافة إلى ذلك، تتمتع المنتجات المباعة من قبل الشركة بضمان جودة لمدة عام واحد من تاريخ الشحن، وفقًا لمعايير الجودة الأصلية، خلال فترة الضمان مع مشاكل المنتج، تحتاج إلى تأكيد اختبار من قبل الشركة المصنعة، ليتم حلها من قبل المورد، والجانب الطالب بسبب التخزين، والاستخدام، وسوء الصيانة الناجم عن منتج ذي جودة أقل، ولا يثير اعتراضات.

عينات:

يمكنك إرسال عينة لتخصيص المنتجات، لدينا العديد من المهندسين يمكنهم المساعدة في ذلك؛ إذا كنت تريد منتجًا مني، ولكنك لست متأكدًا مما إذا كان هو ما تريده، فيمكنك طلب عينة مني، وستكون مجانية.

خدمة ما بعد البيع:

يمكننا تقديم سلسلة من خدمات ما بعد البيع، مثل مقدمة المنتج، والتركيب، وتصحيح الأخطاء، والدعم الفني وما إلى ذلك.

الميزة التنافسية:

ميزات منتجاتنا:	ضمان خدماتنا:
1) سعر تنافسي	1) استجابة سريعة (الرد في غضون 24 ساعة)
2) جودة جيدة	2) عينات مجانية (يدفع العميل تكلفة التوصيل)
3) تغليف احترافي	4) ضمان لمدة سنة واحدة
4) الإنتاج وفقًا لتعليمات العملاء	5) صور/مقاطع فيديو متاحة أثناء الإنتاج.
5) شحن بدون تأخير	6) فحص التحميل، وإرسال صور التحميل قبل الشحن.
