| مكان المنشأ: | المانيا والصين |
| اسم العلامة التجارية: | Festo, AIRWOLF or OEM |

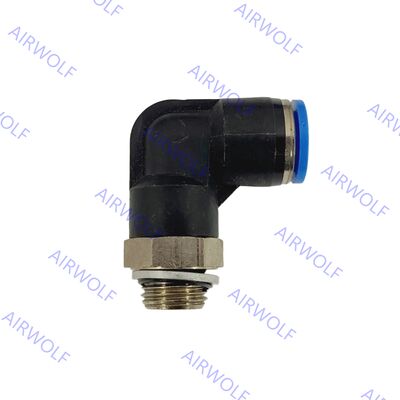

| رقم الموديل: | QSL-G1/4-8، QSL-G1/4-8-50، QSL-G1/4-10، QSL-G1/4-10-50 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | 0-1USD |
| تفاصيل التغليف: | صناديق، كرتون، بالتات، أكياس بلاستيكية |
| وقت التسليم: | 1-7 أيام عمل |
| شروط الدفع: | / تي تي، ويسترن يونيون، بايبال |
| القدرة على العرض: | 5000 قطعة في الأسبوع |
| رمز العنصر: | QSL-G1/4-8، QSL-G1/4-8-50، QSL-G1/4-10، QSL-G1/4-10-50 | مواد الإسكان: | الألومنيوم المؤكسد، النحاس المطلي بالنيكل، PBT |
|---|---|---|---|
| مادة ختم الأنابيب: | نبر | ضغط التشغيل: | -0.95 ~ 14 بار (الماء: بحد أقصى 0.6 ميجا باسكال عند حد أقصى 50 درجة مئوية) |
| نطاق درجة حرارة العمل: | -10 ~ + 80 درجة | اتصال هوائي ، المنفذ 1: | G1/4 |
| اتصال هوائي ، المنفذ 2: | القطر الخارجي للأنابيب: 8 مم، 10 مم | وسط العمل: | الهواء المضغوط وفقًا للمعيار ISO 8573-1:2010 [7:-:-]، الماء (السائل، الخالي من الجليد) |
| إبراز: | تركيب الدفع على شكل حرف L Festo QSL,تركيب أنبوب هوائي مع الضمان,موصل على شكل حرف L من سلسلة QSL |
||
| رمز العنصر | اتصال المنفذ1 | اتصال المنفذ2 | الجزء رقم. | كمية التعبئة |
| QSL-G1/4-8 | خيط ذكر G1/4 | القطر الخارجي للأنابيب: 8 ملم | 186120 | 10 |
| QSL-G1/4-8-50 | خيط ذكر G1/4 | القطر الخارجي للأنابيب: 8 ملم | 132052 | 50 |
| QSL-G1/4-10 | خيط ذكر G1/4 | القطر الخارجي للأنابيب: 10 ملم | 186122 | 10 |
| QSL-G1/4-10-50 | خيط ذكر G1/4 | القطر الخارجي للأنابيب: 10 ملم | 132053 | 50 |
| البيانات الفنية العامة - خيط ذكر متري وG | ||||||
|---|---|---|---|---|---|---|
| اتصال هوائي، المنفذ 1 | خيط ذكر M5 | خيط ذكر G1/8 | خيط ذكر G1/4 | خيط ذكر G3/8 | خيط ذكر G1/2 | خيط ذكر G3/4 |
| تصميم | مبدأ الدفع والسحب | |||||
| موقف التركيب | خياري | |||||
| نوع الختم على المكونات ثمل | حلقة الختم | |||||
| عزم الدوران الاسمي | 1.2 نيوتن متر | 5.4 نيوتن متر | 9 نيوتن متر | 15.5 نيوتن متر | 26 نيوتن متر | 20 نيوتن متر |
| التسامح مع عزم الدوران الاسمي | ± 20% | |||||
| الحجم الاسمي | 1.8 ... 2.4 ملم | 2.6 ... 6 ملم | 3.1 ... 8.5 ملم | 4.2 ... 11 ملم | 6.4 ... 13 ملم | 20 ملم |
| عمق إدخال الأنابيب 1) | 14.9 ... 17 ملم | 14.9 ... 20.7 ملم | 17 ... 23.4 ملم | 18.1 ... 24.8 ملم | 23.3 ... 24.8 ملم | 27.54 ملم |
| وزن المنتج | 8 ... 13 جم | 7.7 ... 31 جم | 13 ... 48 جم | 20 ... 97 جم | 33 ... 158 جرام | 91.2 جرام |
1) تعتبر أعماق إدخال الأنابيب المشار إليها قيمًا مرجعية وقد تختلف قليلاً حسب النوع.
| البيانات الفنية العامة – خيط ذكر R | ||||
|---|---|---|---|---|
| اتصال هوائي، المنفذ 1 | خيط ذكر R1/8 | خيط ذكر R1/4 | خيط ذكر R3/8 | خيط ذكر R1/2 |
| تصميم | مبدأ الدفع والسحب | |||
| موقف التركيب | خياري | |||
| نوع الختم على المكونات ثمل | طلاء | |||
| الحجم الاسمي | 2.4 ... 6 ملم | 2.8 ... 8.5 ملم | 4.2 ... 11 ملم | 6.3 ... 13 ملم |
| عمق إدخال الأنابيب ¹) | 11.6 ... 20.7 ملم | 11.9 ... 23.4 ملم | 17 ... 24.8 ملم | 20.2 ... 24.8 ملم |
1) تعتبر أعماق إدخال الأنابيب المشار إليها قيمًا مرجعية وقد تختلف قليلاً حسب النوع.
| بيانات فنية عامة – خيط G أنثى | ||||
|---|---|---|---|---|
| اتصال هوائي، المنفذ 1 | خيط أنثى G1/8 | خيط أنثى G1/4 | خيط أنثى G3/8 | خيط أنثى G1/2 |
| تصميم | مبدأ الدفع والسحب | |||
| موقف التركيب | خياري | |||
| نوع الختم على المكونات ثمل | طلاء | |||
| الحجم الاسمي | 2.8 ... 7 ملم | 3 ... 11 ملم | 5 ... 11 ملم | 11 ... 15 ملم |
| البيانات الفنية العامة - جلبة الدفع | ||||||
|---|---|---|---|---|---|---|
| اتصال هوائي، المنفذ 1 | جلبة قابلة للدفع بقطر 4 مم | جلبة قابلة للدفع بقطر 6 مم | جلبة قابلة للدفع بقطر 8 مم | جلبة قابلة للدفع بقطر 10 ملم | جلبة قابلة للدفع بقطر 12 ملم | جلبة قابلة للدفع بقطر 16 ملم |
| تصميم | مبدأ الدفع والسحب | |||||
| موقف التركيب | خياري | |||||
| الحجم الاسمي | 2.5 ملم | 2.3 ... 4 ملم | 2.3 ... 6 ملم | 3.8 ... 7.5 ملم | 3.7 ... 9 ملم | 7.8 ... 11 ملم |
| اتصال هوائي، المنفذ 1 | للأنابيب القطر الخارجي 4 ملم | للأنابيب ذات القطر الخارجي 6 مم | للأنابيب القطر الخارجي 8 ملم | للأنابيب القطر الخارجي 10 ملم | للأنابيب القطر الخارجي 12 ملم | للأنابيب القطر الخارجي 16 ملم |
|---|---|---|---|---|---|---|
| تصميم | مبدأ الدفع والسحب | |||||
| موقف التركيب | خياري | |||||
| نوع الختم على المكونات ثمل | — | طلاء | ||||
| الحجم الاسمي | 2.8 ملم | 2.8...4.3 ملم | 2.8...7 ملم | 4.3...9 ملم | 6.2...11 ملم | 13 ملم |
| اتصال هوائي، المنفذ 2 | للأنابيب ذات القطر الخارجي 4 مم | للأنابيب ذات القطر الخارجي 6 مم | للأنابيب ذات القطر الخارجي 8 مم | للأنابيب ذات القطر الخارجي 10 ملم | للأنابيب القطر الخارجي 12 ملم | للأنابيب ذات القطر الخارجي 16 ملم | للأنابيب ذات القطر الخارجي 22 ملم |
|---|---|---|---|---|---|---|---|
| عمق إدخال الأنابيب 1) | 14.9 ملم | 17 ملم | 18.2 ملم | 20.7 ملم | 23.3 ملم | 24.8 ملم | 27.54 ملم |
1) تعتبر أعماق إدخال الأنابيب المشار إليها قيمًا مرجعية وقد تختلف قليلاً حسب النوع.
| ضغط التشغيل نطاق درجة الحرارة الكامل | -0.95 ... 6 بار |
|---|---|
| ضغط التشغيل المعتمد على درجة الحرارة | -0.95 ... 14 بار |
| ملاحظة على ضغط التشغيل | الماء: الحد الأقصى. 0.6 ميجا باسكال كحد أقصى. 50 درجة مئوية |
| وسط التشغيل | الهواء المضغوط إلى ISO 8573-1:2010 [7:-:-] ماء (سائل، خالي من الثلج) |
| ملاحظة على التشغيل والوسط التجريبي | عملية مشحم ممكن الماء: الخيط G ممكن فقط مع حلقة الغلق من النوع OL كملحق إضافي |
| درجة الحرارة المحيطة | -10 ... 80 درجة مئوية |
| فئة مقاومة التآكل CRC 1) | 1- انخفاض ضغط التآكل |
| التصنيف البحري | انظر الشهادة |
1) مزيد من المعلومات www.festo.com/x/topic/kbk
| السكن المادي | ألومنيوم مؤكسد، نحاس، مطلي بالنيكل، PBT |
|---|---|
| حلقة إطلاق المواد | بوم |
| لون حلقة الافراج | أزرق |
| ختم أنابيب المواد | نبر |
| مكون المشبك أنابيب المواد | سبائك عالية من الفولاذ المقاوم للصدأ |
| ملاحظة على المواد | متوافق مع RoHS |
| الجوز المادي | نحاس مطلي بالنيكل |
| الترباس جوفاء المواد | نحاس مطلي بالنيكل |
| ملاءمة غرف الأبحاث، والتي تم قياسها وفقًا للمعيار ISO 1464414 1) | الفئة 4 وفقًا للمعيار ISO 14644-1، تم تثبيت العنصر بشكل ثابت، ولا يمكن إجراء تقييم ذي معنى وفقًا للمعيار ISO 14644-1 |
1) بالنسبة لأكمام الدفع QSH وسدادات التقطيع QSC-...H، لا يمكن إجراء تقييم ذي معنى وفقًا للمعيار ISO 14644-1 (المكونات المثبتة بشكل ثابت)
