Name: وصلة عائمة قياسية SMC للأسطوانة الهوائية والهيدروليكية JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20-250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24-300 JA20-8-125
Brand: Airwolf Automation
SKU: JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-1
Price: 5.00 USD
Availability: InStock

منزل المنتجات هوائيّ هواء أسطوانة

وصلة عائمة قياسية SMC للأسطوانة الهوائية والهيدروليكية JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20-250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24-300 JA20-8-125

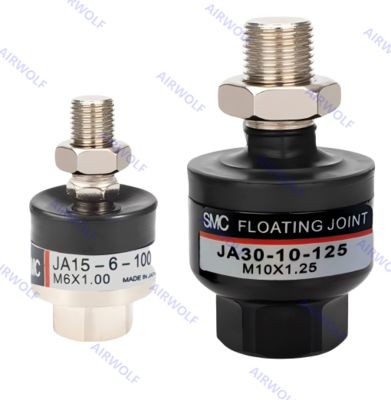

SMC Standard Floating Joint For Pneumatic And Hydraulic Cylinder JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125

تفاصيل المنتج:

مكان المنشأ:	الصين واليابان
اسم العلامة التجارية:	SMC or OEM
رقم الموديل:	JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-1

شروط الدفع والشحن:

الحد الأدنى لكمية:	1ص
الأسعار:	EXW USD1-10
تفاصيل التغليف:	كيس من البلاستيك ، الكرتون ، كيس OPP
وقت التسليم:	8-10 أيام عمل
شروط الدفع:	(ت) ، (ويسترن يونيون) ، (باي بال)
القدرة على العرض:	1200 قطعة في الشهر

اتصل

مفصلة وصف المنتج

المواد:	سبائك الصلب	ضغط العمل:	0-10 بار
درجة الحرارة المحيطة:	-20 درجة مئوية -80 درجة مئوية	تعويض الزاوية:	± 5 درجة
تعويض الاتجاه الشعاعي:	0.5 مركز الكرة	خيط:	M3X0.5 M8X1.25 M16X1.5 M22X1.5 M4X0.7 M10X1.25 M18X1.5 M26X1.5 M5X0.8 M12X1.25 M20X1.5 M27X2.0 M6X1.
إبراز:	المفاصل العائمة SMC القياسية,أسطوانة هيدروليكية SMC المفاصل العائمة,المفاصل العائمة smc للأسطوانة الهيدروليكية , Hydraulic cylinder smc floating joint , smc floating joint for Hydraulic cylinder

SMC المفاصل العائمة القياسية للأسطوانة الهوائية والهيدروليكية JA6-3-050 JA63-18-150
JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125 JA100-26-150 JA20-8-150 JA100-27-150 JA25-10-150 JA100-27-200
JA30-10-125 JA125-27-200 JA32-10-100 JA140-30-150 JA40-12-125 JA160-33-200
JA40-12-150 JA160- 36-150 JA40-12-175 JA160-36-200 JA40-14-125 JA180-40-150-X530
JA40-14-150 JA180-40-200-X530 JA63-16-150 JA180-42-150

يمكن أن يمتص المفصل العائم أي "انفصال عن المركز" أو "فقدان الدقة المتوازية" بين الأسطوانة والجسم المدفوع.

1لتشغيل الخيوط الذكورية من العصا في الخيوط الإناثية من المقبس أو القضية، تأكد من أنه لا أسفل.
إذا تم استخدام المفصل العائم مع أسفل قضيبه ، فلن يتمكن الدبوس من الإطفاء ، مما يسبب الضرر. بالنسبة لعمق المسمار في الخيوط الإناثية ، راجع الأبعاد. كقاعدة عامة ،بعد أن يخرج القاع من العصا، تراجع من 1 إلى 2 توم.
2قد يلتصق غطاء الغبار بالشفرة. في هذه الحالة، حرّك غطاء الغبار في عنق الشفرة بإصبعك أو ادور الشفرة إلى اليسار أو اليمين قليلاً للكسر في غطاء الغبار قبل الاستخدام.بالإضافة إلى، عند إصلاح العقدة والمقبس أو الحافظة في جسم مدفوع ، إصلاح هذه الأجزاء مع إزالة غطاء الغبار. عند إصلاح هذه الأجزاء دون إزالة غطاء الغبار ،هذا قد يسبب تلف غبار الغطاء.
3. لاستخدام مفصل عائم لربط قضيب الاسطوانة إلى جسم مدفوع ، وضعه في مكانه عن طريق تطبيق عزم دوران مناسب لحجم الخيط.إذا كان هناك خطر للانفصال أثناء التشغيل، اتخاذ تدابير لمنع الشق، مثل استخدام دبوس القفل أو خيط ملصق.
في حالة أن يتحرر الجزء المرتبط ، قد يفقد جسم القيادة السيطرة أو يسقط ، مما يؤدي إلى تلف المعدات أو إصابة الموظفين.
4هذا المنتج ليس مرفق دوار. لذلك، لا يمكن استخدام المنتج لتطبيقات الدوران أو الدوران.
5تأكد من استخدام آلية الوسادة للأسطوانة أو آلية العازل، مثل مدمّر الصدمة بحيث لا يتم تطبيق أي قوة تأثير على المفصل العائم عند إيقاف جسم مدفوع.إذا لم تكن هناك آلية عازلة، يتم إنشاء قوة تأثير مفرطة.
ونتيجة لذلك فإن قوة ضغط الشد للوحدة العائمة تتجاوز مستواها الأقصى

كيفية الطلب:

وصلة عائمة قياسية SMC للأسطوانة الهوائية والهيدروليكية JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20-250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24-300 JA20-8-125

رموز الطلب:

JA6-3-050	JA63-18-150
JA10-4-070	JA80-20-150
JA15-5-080	JA80-20- 250
JA15-6-100	JA80-22-150
JA20-8-100	JA100-24- 300
JA20-8-125	JA100-26-150
JA20-8-150	JA100-27-150
JA25-10-150	JA100-27-200
JA30-10-125	JA125-27-200
JA32-10-100	JA140-30-150
JA40-12-125	JA160-33-200
JA40-12-150	JA160- 36-150
JA40-12-175	JA160-36-200
JA40-14-125	JA180-40-150
JA40-14-150	JA180-40-200-X530
JA63-16-150	JA180-42-150-X530
JA63-16-200	JA180-45-150-X530

JAF20-8-100	JAF80-20-250
JAF20-8-125	JAF80-22-150
JAF20-8-150	JAF100-24-300
JAF25-10-150	JAF100-26-150
JAF30-10-125	JAF100-27-150
JAF32-10-100	JAF100-27-200
JAF40-12-125	JAF125-27-200
JAF40-12-150	JAF140-30-150
JAF40-12-175	JAF160-33-200
JAF40-14-125	JAF160-36-150
JAF40-14-150	JAF160-36-200
JAF63-16-150	JAF180-40-150-X530
JAF63-16-200	JAF180-45-150-X530
JAF63-18-150	JAF180-45-200-X530
JAF80-20-150

JAL20-8-100	JAL80-20-250
JAL20-8-125	JAL80-22-150
JAL20-8-150	JAL100-24-300
JAL25-10-150	JAL100-26-150
JAL30-10-125	JAL100-27-150
JAL32-10-100	JAL100-27-200
JAL40-12-125	JAL125-27-200
JAL40-12-150	JAL140-30-150
JAL40-12-175	JAL160-33-200
JAL40-14-125	JAL160-36-150
JAL40-14-150	JAL160-36-200
JAL63-16-150	JAL180-40-150-X530
JAL63-16-200	JAL180-45-150-X530
JAL63-18-150	JAL180-45-200-X530
JAL80-20-150

ورقة البيانات:

البعد:

بطاقة:
