| Liandong-U-Gu 17-2#, Shengyuan Road 1#, Jiangkou Street, Fenghua District, Ningbo City, Zhejiang Province, China | airwolf@flyautomatic.com |
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SIEMENS |
| رقم الموديل: | 3RW4027-1TB04 |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | EXW USD615-700 |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 60-80 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100 قطعة كل شهر |
| اسم العلامة التجارية للمنتج: | سيريوس | درجة الحرارة المحيطة: | -40 ... + 80 درجة مئوية |
|---|---|---|---|
| مستوى الحماية: | IP20 | الوزن الصافي / كغ): | 0.71 كجم |
| تسليط الضوء: | سيمنز سيريوس Soft Starter,بادئ تشغيل ناعم لحماية المحرك من الثرمستور,3RW4027-1TB04 Motor Starter |
||
وصف المنتج:

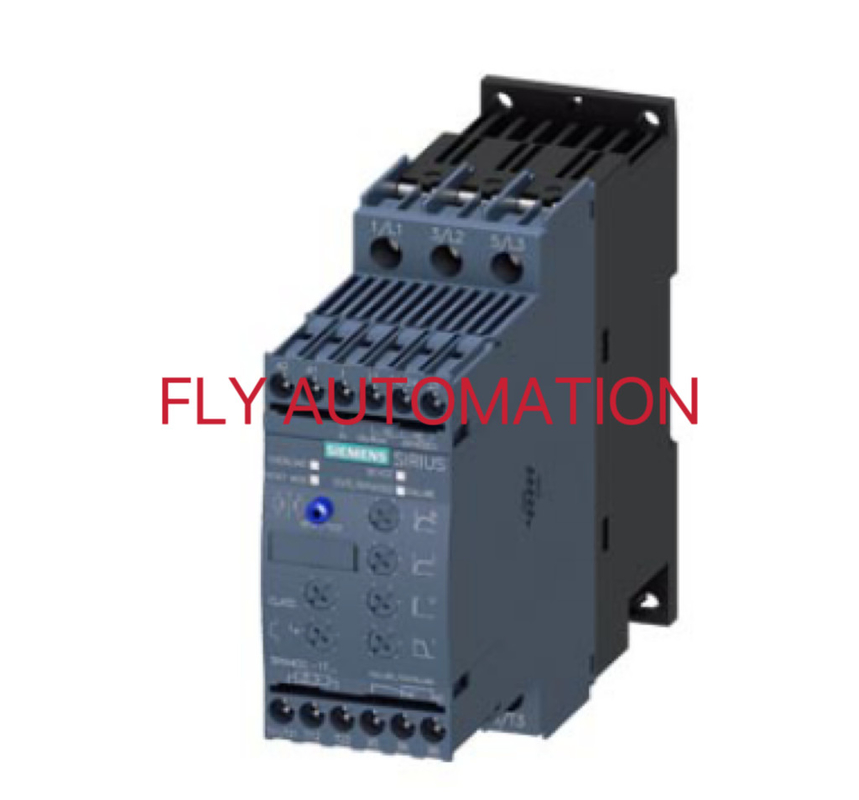

SIRIUS soft starter S0 32 A، 15 kW / 400 V، 40 ° C 200-480 V AC، 24 V AC / DC المسمار المحطات حماية المحرك الثرمستور.
| البيانات الفنية العامة | |
| اسم العلامة التجارية للمنتج | سيريوس |
| ميزة المنتج | |
| ● نظام الاتصال الجانبي المتكامل | نعم |
| ● الثايرستور | نعم |
| وظيفة المنتج | |
| ● حماية الجهاز الجوهرية | نعم |
| ● حماية المحرك الزائد | نعم |
| ● تقييم حماية محرك الثرمستور | نعم |
| ● إعادة تعيين الخارجية | نعم |
| ● القيد الحالي القابل للتعديل | نعم |
| ● دائرة داخل دلتا | لا |
| خرج محرك مكون المنتج | لا |
| قيمة الجهد العزل | V 600 |
| درجة التلوث | 3 ، القسطل.إلى IEC 60947-4-2 |
| رمز مرجعي وفقًا للمواصفة EN 61346-2 | س |
| الكود المرجعي وفقًا لـ DIN 40719 الموسع وفقًا لـ IEC 204-2 وفقًا لـ IEC 750 |
جي |
| إلكترونيات القوى | |
| تصميم منتج | بداية ناعمة |
| التشغيل الحالي | |
| ● بقيمة 40 درجة مئوية | أ 32 |
| ● بقيمة 50 درجة مئوية | أ 29 |
| ● بقيمة 60 درجة مئوية | أ 26 |
| أسفرت عن أداء ميكانيكي لمحركات ثلاثية الطور | |
| ● عند 230 فولت | |
| - عند الدائرة القياسية بقيمة 40 درجة مئوية | كيلوواط 7.5 |
| ● عند 400 فولت | |
| - عند الدائرة القياسية بقيمة 40 درجة مئوية | كيلوواط 15 |
| أسفرت عن أداء ميكانيكي [حصان] للتيار المتردد ثلاثي الأطوار | حصان 7.5 |
| المحرك عند 200/208 فولت عند الدائرة القياسية عند 50 درجة مئوية | |
| قيمة | |
| قيمة تردد التشغيل المقننة | هرتز 50 ... 60 |
| التسامح السلبي النسبي لتردد التشغيل | -10٪ |
| التسامح الإيجابي النسبي لتردد التشغيل | 10٪ |
| جهد التشغيل بالقيمة المقننة القياسية للدائرة | V 200 ... 480 |
| التسامح السلبي النسبي لجهد التشغيل عند | -15٪ |
| الدائرة القياسية | |
| التسامح الإيجابي النسبي لجهد التشغيل عند | 10٪ |
| الدائرة القياسية | |
| 10٪ | |
| الحد الأدنى للحمل [٪]٪ 20 | 20٪ |
| تيار المحرك القابل للتعديل للحمل الزائد للمحرك | أ 17 |
| الحد الأدنى للقيمة المصنفة للحماية | |
| تيار التشغيل المستمر [٪ من Ie] عند 40 درجة مئوية | 115٪ |
| فقدان الطاقة [W] في تيار التشغيل عند 40 درجة مئوية أثناء | ث 13 |
| عملية نموذجية | |
| دائرة التحكم / التحكم | |
| نوع جهد إمداد التحكم | AC / DC |
| التحكم في الجهد الكهربائي للتردد 1 القيمة المقدرة | 50 هرتز |
| التحكم بتردد الجهد الكهربائي 2 القيمة المقدرة | 60 هرتز |
| التسامح السلبي النسبي لتوريد التحكم | -10٪ |
| تردد الجهد | |
| التسامح الإيجابي النسبي لتوريد التحكم | 10٪ |
| تردد الجهد | |
| التحكم في الجهد الكهربائي 1 في التيار المتردد | |
| ● بقيمة 50 هرتز | الخامس 24 |
| ● عند 60 هرتز القيمة المقدرة | الخامس 24 |
| التسامح السلبي النسبي لتوريد التحكم | -15٪ |
| الجهد عند 50 هرتز | |
| التسامح الإيجابي النسبي لتوريد التحكم | 10٪ |
| الجهد عند 50 هرتز | |
| التسامح السلبي النسبي لتوريد التحكم | -15٪ |
| الجهد في التيار المتردد عند 60 هرتز | |
| التسامح الإيجابي النسبي لتوريد التحكم | 10٪ |
| الجهد في التيار المتردد عند 60 هرتز | |
| جهد إمداد التحكم 1 عند القيمة المقدرة للتيار المستمر V 24 | -20٪ |
| التسامح السلبي النسبي لتوريد التحكم | |
| الجهد في DC | |
| التسامح الإيجابي النسبي لتوريد التحكم | 20٪ |
| الجهد في DC | |
| عرض الإصدار لإشارة خطأ | أحمر |
| البيانات الميكانيكية | |
| حجم جهاز التحكم في المحرك | S0 |
| عرض | مم 45 |
| ارتفاع | 125 ملم |
| عمق | 155 ملم |
| طريقة الربط | المسمار والتركيب الخاطف |
| الموقف المتصاعد | مع مروحة إضافية: مع سطح تركيب عمودي +/- 90 درجة قابل للدوران ، مع سطح تركيب عمودي +/- 22.5 درجة قابل للإمالة إلى الأمام والخلف بدون مروحة إضافية: عمودي سطح تصاعد +/- 10 درجة قابل للدوران ، مع تصاعد رأسي السطح +/- 10 درجة ر |
| التباعد المطلوب مع التركيب جنبًا إلى جنب | |
| ● لأعلى | مم 60 |
| ● في الجانب | مم 15 |
| ● إلى أسفل | مم 40 |
| الحد الأقصى لطول السلك | م 300 |
| عدد أعمدة الدائرة الرئيسية الحالية | 3 |
| التوصيلات / المحطات | |
| نوع التوصيل الكهربائي | |
| ● للدائرة الحالية الرئيسية | محطات من نوع المسمار |
| ● لدائرة المساعدة والتحكم | محطات من نوع المسمار |
| عدد جهات اتصال NC لجهات الاتصال الإضافية | 0 |
| عدد لا جهات اتصال لجهات الاتصال المساعدة | 2 |
| عدد جهات اتصال أول أكسيد الكربون لجهات الاتصال الإضافية | 1 |
| نوع المقاطع العرضية للموصل القابل للتوصيل لـ | |
| جهات الاتصال الرئيسية لمحطة الصندوق التي تستخدم الجزء الأمامي | |
| نقطة تحامل | |
| ● صلبة | 2x (1 ... 2.5 مم²) ، 2x (2.5 ... 6 مم²) ، بحد أقصى.1 × 10 مم² |
| ● تقطعت بهم السبل بدقة مع معالجة نهاية الأساسية | 2x (1 ... 2.5 مم²) ، 2x (2.5 ... 6 مم²) |
| نوع المقاطع العرضية للموصل القابل للتوصيل في AWG | |
| كبلات لجهات الاتصال الرئيسية لمحطة الصندوق | |
| ● استخدام نقطة التثبيت الأمامية | 1 × 8 ، 2 × (16 ... 10) |
| نوع المقاطع العرضية للموصل القابل للتوصيل لـ | |
| مساعدة إتصالات | |
| ● صلبة | 2x (0.5 ... 2.5 مم²) |
| ● تقطعت بهم السبل بدقة مع معالجة نهاية الأساسية | 2x (0.5 ... 1.5 مم²) |
| نوع المقاطع العرضية للموصل القابل للتوصيل في AWG | |
| الكابلات | |
| ● للاتصالات الإضافية | 2x (20 ... 14) |
| ● لجهات الاتصال الإضافية التي تقطعت بهم السبل بدقة مع معالجة النهاية الأساسية | 2x (20 ... 16) |
| الظروف المحيطة | |
| التثبيت على ارتفاع فوق مستوى سطح البحر | م 5000 |
| الفئة البيئية | |
| ● أثناء النقل وفقًا للمواصفة IEC 60721 | 2K2، 2C1، 2S1، 2M2 (أقصى ارتفاع للسقوط 0.3 م) |
| ● أثناء التخزين وفقًا للمواصفة IEC 60721 | 1K6 (تكاثف عرضي فقط) ، 1C2 (بدون ضباب ملح) ، 1S2 (يجب ألا تدخل الرمال داخل الأجهزة) ، 1M4 |
| ● أثناء التشغيل وفقًا للمواصفة IEC 60721 | 3K6 (بدون تكوين ثلج ، بدون تكاثف) ، 3C3 (بدون ملح ضباب) ، 3S2 (يجب ألا تدخل الرمال في الأجهزة) ، 3M6 |
| درجة الحرارة المحيطة | |
| ● أثناء العملية | درجة مئوية -25 ... +60 |
| ● أثناء التخزين | درجة مئوية -40 ... +80 |
| درجة الحرارة | درجة مئوية 40 |
| فئة الحماية IP في المقدمة وفقًا للمواصفة IEC 60529 | IP20 |
| حماية اللمس في الأمام طبقاً للمواصفة IEC 60529 | آمن للإصبع ، للتلامس الرأسي من الأمام |
| تقييمات UL / CSA | |
| أسفرت عن أداء ميكانيكي [حصان] لمحرك تيار متردد ثلاثي الأطوار | |
| ● عند 220/230 فولت | |
| - عند الدائرة القياسية عند 50 درجة مئوية ، بقيمة 7.5 حصان | حصان 7.5 |
| ● عند 460/480 فولت | |
| - عند الدائرة القياسية بقيمة 50 درجة مئوية | حصان 20 |
| تصنيف جهات الاتصال من جهات الاتصال المساعدة وفقًا لـ UL | B300 / R300 |
رسومات الأبعاد:
