صمامات التحكم الاتجاهية التي تعمل بالفولينويد DG4V-3
Basic Properties
مكان المنشأ:اليابان
اسم العلامة التجارية:TOKIMEC
رقم الموديل:DG4V-3-2A DG4V-3-2N DG4V-3-2C DG4V-3-6C DG4V-3-8C DG4V-5
Trading Properties
Minimum Order Quantity:1
Price:45-168USD
Standard Packaging:أكياس بولي، صندوق، كرتون، المنصات
Delivery Time:3-12 يوم عمل
Payment Terms:T / T ، ويسترن يونيون ، موني جرام ، باي بال
Supply Ability:500 قطعة في الأسبوع
Specifications
| أقصى ضغط: | 35 ميجا باسكال | الضغط المسموح به في منفذ الخزان: | 20. 6MPa |
|---|---|---|---|
| نوع الملف: | D24:DC24V A24:AC24V A11: AC110V A38:AC380V RA1:AC110V RA2:AC220V D12: DC12V A22:AC220V | الإنهاءات: | DG: DIN43650 DL: أسلاك الرصاص(2) |
| فئة العزل: | H 180°C | الجهد: | 90٪ فولت عند الجهد الاسمي |
| استهلاك الطاقة: | DC 28-31W AC: 19-26W | السوائل-درجات الحرارة: | -40-120 درجة مئوية |
| إبراز | صمامات التحكم الاتجاهية التي تعمل بالفولينويد,صمام التحكم في الاتجاه الهيدروليكي,صمام التحكم الاتجاهي اللولبي |
||
Product Description

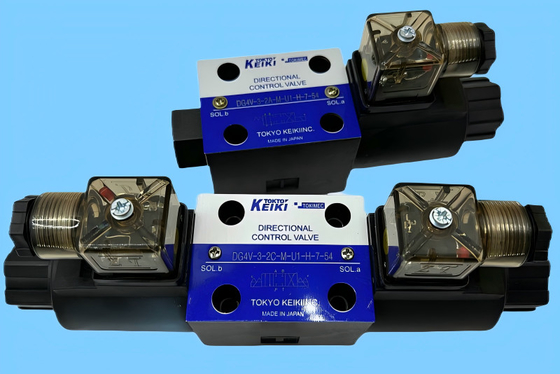

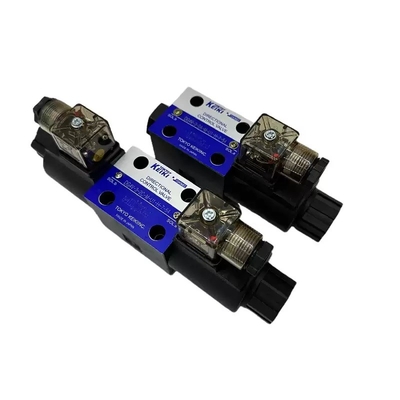

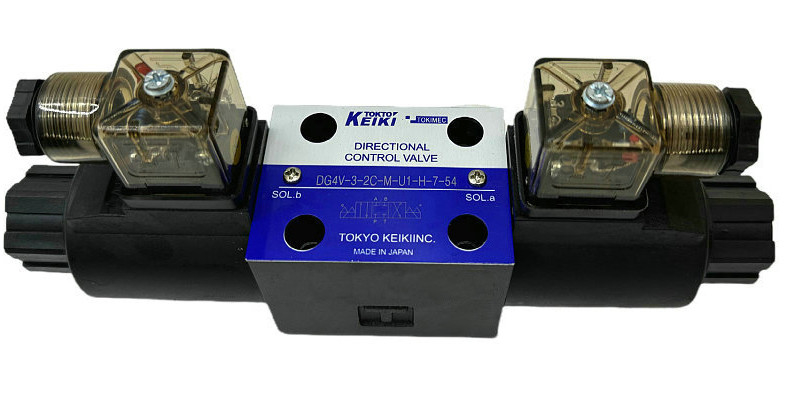

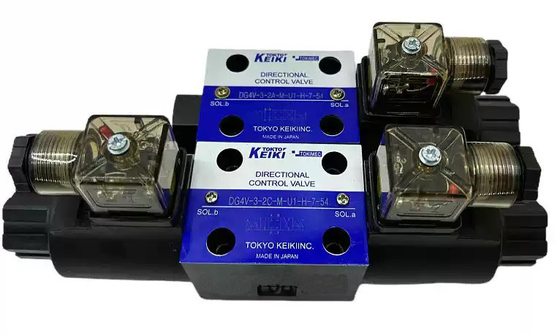

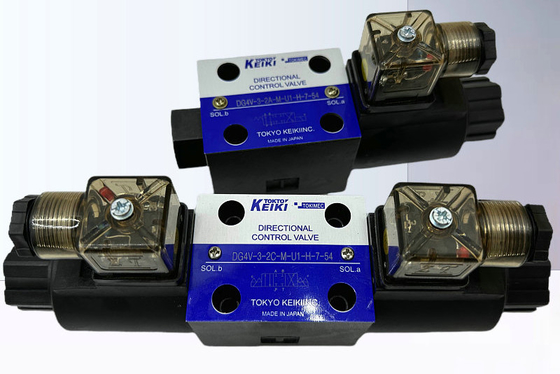

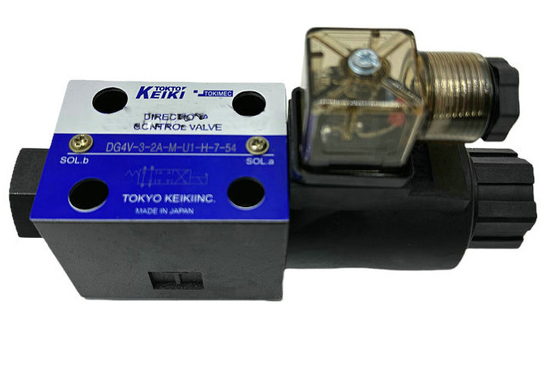

صمامات التحكم الاتجاهية التي تعمل بالفولينويد DG4V-3
النماذج:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3-6C
DG4V-3-8C
DG4V-5
| الرمز النموذجي | ضغط العمل MPa | الحد الأقصى للجريان L/min | الضغط المسموح به في منفذ الخزان MPa | الحد الأقصى لتردد التبديل (cls/min) | الوزن في كيلوغرام | |||||
| التكييف | العاصمة | تحويل AC/DC | أجهزة الكهرباء الفردية | المولدات المزدوجة | ||||||
| DG4V-3 | 35 | انظر "خصائص الضغط والجريان" | 20. 6 | 300 | 300 | 120 | التكييف | العاصمة | التكييف | العاصمة |
| 1.5 | 1. 6 | 1.8 | 2.0 | |||||||
ضغط العمل القصوى: 35MPa
الضغط المسموح به في الخزان: 20.6MPa
استهلاك الطاقة: DC 28-31W AC: 19-26W
فئة العزل: H 180°C
قيم التيار واستهلاك الطاقة تختلف مع ظروف درجة الحرارة. تستند القيم الموضحة في الجدول إلى 30 درجة مئوية.
في نوع تحويل التيار المتردد / التيار المتردد ، يتم استخدام طاقة التيار المتردد لتفعيل الجهاز الكهربائي المتردد من خلال المُستقيم المدمج ، ويأتي مع الخصائص المميزة لجهاز الكهرباء الكهربائي المتردد ،هذا يعني أن العناصر التي تصل إلى الحد الأقصى للجريان.
استشر طوكيو كيكي للحصول على تفاصيل عن السولينويدات لجهد التزويد الذي لم يتم سرده أعلاه.
اتجاه التثبيت
لضمان التبديل الآمن من أي رباعية من نوع
صمامات، صمامات التثبيت بحيث محور البكرة هو أفقي. هناك
لا توجد قيود على وضعية التثبيت للفول الأخرى / الربيع
ترتيبات.
الطاقة الكهربائية
دائما تأكد من أن جانب واحد من السولينويد يتم إزالة الطاقة
قبل تشغيل الجانب المعاكس
والصمامات عجلة الربيع، يجب أن تكون الموليدات الكهربائية باستمرار
يتم تشغيل الكهرباء أثناء تبديل الدوائر.
الجهاز الكهربائي سوف يسبب للفول للعودة إلى الموقف المحدد
بواسطة قوة الربيع. للاصمامات من نوع الربيع المفتوحة ، الملف
سيتم الاحتفاظ بها في وضعية التبديل من قبل التوقف ولكن إلى
تأكد من تبديل الدائرة، يجب أن تكون الكهربائية
لأكثر من 0.1 ثانية
أنابيب الميناء
منع ارتفاع ضغط غير طبيعي فوق المسموح به
تعديل الضغط العكسي من توليدها في منفذ T.
هو نوع الدرع الرطبة حتى التأكد من أن الصمام هو دائما مليئة
بالزيت
استخدام الصمامات كصمام ثنائي الاتجاه وثلاثي الاتجاه
صمام مصمم كأربعة اتجاهات و الحد الأقصى. التدفق محدود عندما
تستخدم كصمامات ثنائية أو ثلاثية الاتجاهات. استشر طوكيو كيكي
التفاصيل
فترات طويلة من الطاقة الكهربائية
يجب أن تدفع الحذر كما فترات طويلة من السولينويد
الطاقة عند ضغط مرتفع يمكن أن يسبب ربط البكرة
تعطيل التبديل
تعطيلات بسبب ضغط الزيادة
تجنب الجمع بين تدفقات خطوط الخزان عرضة لارتفاع
الضغوط. الضغوط الزائدة في منفذ T قد تؤدي إلى لفة
عدم وجود صمامات من النوع مع إيقاف الربيع
عرضة لمثل هذه العيوب أثناء إزالة الطاقة.
تشغيل يدوي
للتبديل اليدوي، اضغط على دبوس التحكم اليدوي.
يدرك أن قوة التشغيل تزداد مع ارتفاع الظهر
الضغط (انظر الرسم البياني)
1 سائل هيدروليكي
حذف: السائل القائم على الزيت المعدني، السائل القائم على الجليكول المائي
F3: إستر الفوسفات
2 صمام التحكم الاتجاهي يعمل بالفولينويد (تثبيت الصمام)
النوع الرطب
3 أبعاد التثبيت:31S0 4401-03
5 الترتيب للفول / الربيع
A: تحريك الربيع، نوع A (وضع 2 ، سولينويد واحد)
B: تحريك الربيع، نوع B (وضع 2، سولينويد واحد)
ج: النوع المركزية الربيع (3 موقف، سولينويد مزدوج)
N: لا يوجد نوع مفتوح للربيع (وضع 2 ، مقاس مزدوج)
6 تكوين تجميع المولينويد (للمجموعات الرباعية ، النوع A و E)
حذف: القياسية (مع الطاقة: من P إلى B ، من A إلى T)
L: اليد اليسرى تشكيل (مفعول بالطاقة: P إلى A ، B إلى T)
7 نظام الأسلاك الكهربائية
P: الكهرباء الكهربائية المتشابكة، صندوق القناة، G 1/2
U: وصلات DIN43650، ص.11
KU: خطوط الطيران (طول سلك الرصاص القياسي 350 مم،
12 فولت و 24 فولت فقط)
8 الملحقات الكهربائية
المحذوفة: لا توجد ملحقات (سلك الكهرباء P، KU) و
لا توجد أجهزة توصيل (أسلاك كهربائية U)
1: الاتصالات بدون ملحقات (سلك الكهرباء U)
2: مع مصباح مؤشر (معيار التيار المتردد)
4: مع مكافحة التموج (سلك الكهرباء KU، بطيئة السولينويد deenergize)
7: مع مصباح مؤشر ومكبت لضغط الدفع (معياري DC)
9: محول الكهربائية الكهربائية ADC (إزالة الطاقة من الكهرباء الكهربائية السريعة) ، مصباح مؤشر ومكافحة التوتر
12:مصلح الكهربائية الكهربائية ADC (إزالة الكهرباء الكهربائية البطيئة) ، مصباح مؤشر ومكافحة التوتر
