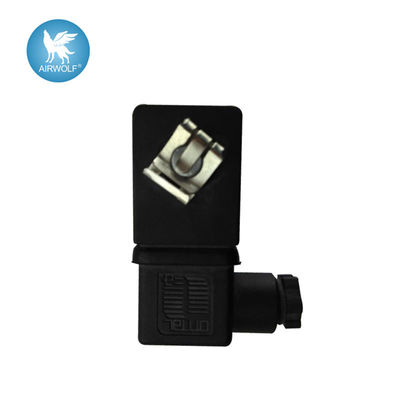

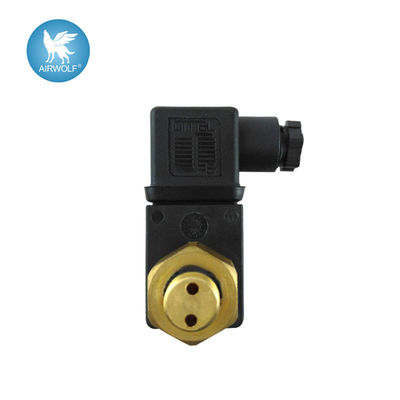

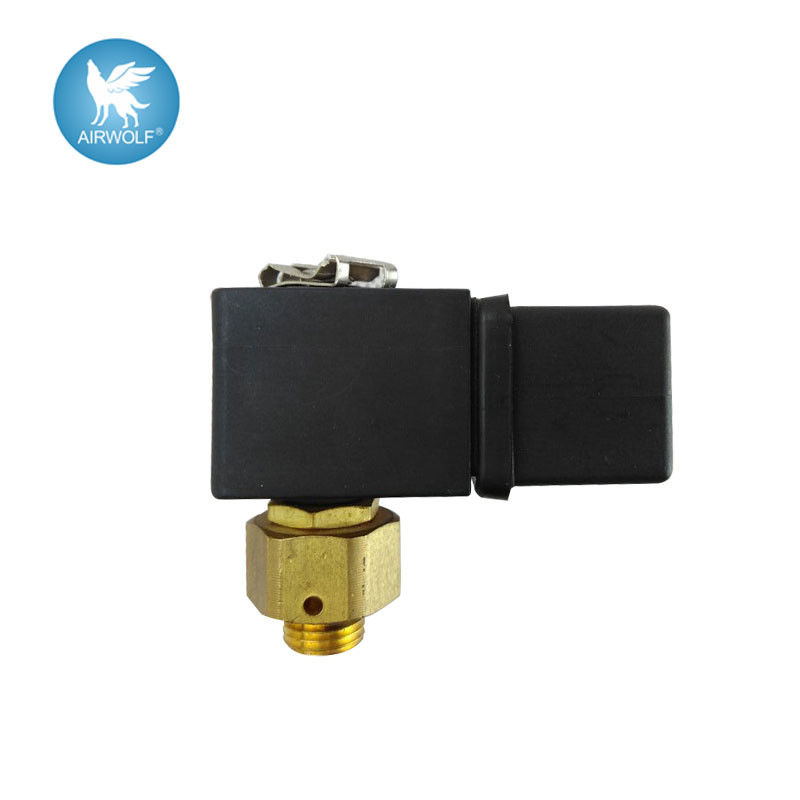

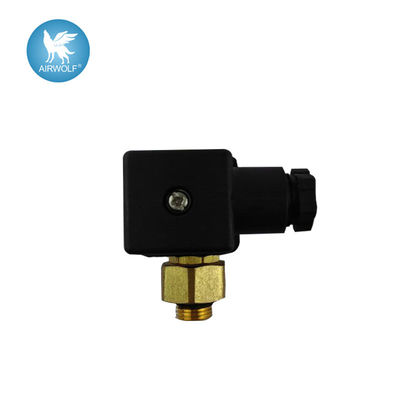

SYS10 متكامل الطيار التشغيل الملف اللولبي صمام المحرك الملف المكبس

Autel Pilot valve SYS10 متكامل لفائف مكبس صمام الملف اللولبي

وصف:
مستخدم إلى عن على إيطاليا Autel النفاثة النفاثة الصمامات.
نحن نستخدم مواد عالية الجودة ، ويمكن تحسين كفاءة معدات التجميع ، ويمكن أيضًا تقليل فقد الطاقة.
تردد العمل مستقر
يبلغ عمرها حوالي مليون دورة.

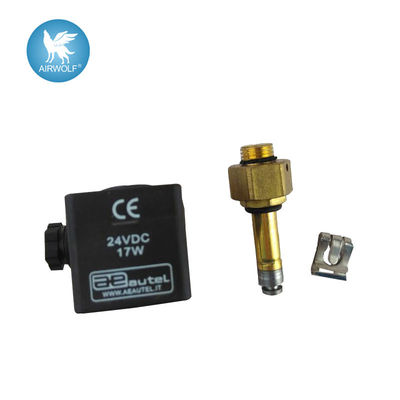

الجهد: DC24V
الطاقة: 17 وات

1.صممت صمامات الغشاء النبضي خصيصًا لتطبيقات خدمة مجمع الغبار ، حيث تجمع بين التدفق العالي والعمر الطويل والفتح والإغلاق السريع للغاية لإنتاج عملية موثوقة واقتصادية.
2.توفر الهياكل عالية التدفق والزاوية جنبًا إلى جنب مع مجموعات الغشاء الرئيسية الخاصة ميزات التشغيل الفريدة المطلوبة لتطبيقات خدمة مجمع الغبار
3.سيسهل التصميم المزود بتجهيزات ضغط متكاملة التثبيت لأنه لا توجد حاجة للأنابيب الملولبة
4.يتم تعزيز الأغشية عالية الجودة ومقاومة التآكل لضمان عمر تشغيل طويل ، حتى في ظل الظروف القاسية
5.تلبي الصمامات التجريبية المتكاملة جميع توجيهات المفوضية الأوروبية ذات الصلة

وصف عام

في سلسلة الكفاءة العالية يمكننا تضمين مجموعة من الصمامات ذات السطح المسطح.تستخدم هذه الصمامات للتنظيف
تم تصميم عناصر المرشح في أنظمة تنقية الهواء خصيصًا للأسطح المسطحة مثل خزانات الرأس المربعة و
خزان ذو حواف.مثل النموذج التقليدي ، مع التوصيل الملولب والاقتران ، يمكن أن يكون التنشيط:
يتم وضع الطيار المدمج على الصمام ويتم إجراء الإثارة (الكهربائية) بواسطة ملف.
جهاز التحكم عن بعد: الطيار بعيد والإثارة تعمل بالهواء المضغوط.يتم الاتصال بين الطيار والصمام بواسطة
أنبوب هوائي بسيط.
يتم تحقيق كل ذلك من خلال دراسة عميقة للخصائص الهندسية الداخلية ومن أ
البحث التكنولوجي على الحجاب الحاجز.هذا يضمن دورات فتح وإغلاق سريعة والعمل من أجل
أكثر من مليون طلقة.

المقدمة
يشير صمام النبض الكهرومغناطيسي إلى الغاز عبر الصمام في الحال بمجرد تلقي إشارة كهربائية.تمامًا مثل ظاهرة النبض ، لديها تغير في التذبذب القصير.لذلك يطلق عليه اسم صمام النبض.التعريف القياسي للصناعة لصمام النبض الكهرومغناطيسي للصمام الطيار الكهرومغناطيسي والصمام النبضي معًا ، صمام الحجاب الحاجز الذي يتم التحكم فيه عن طريق الإشارات الكهربائية.


ميزة تنافسية:



معايير الجودة :
الشركة الخاصة بالمنتجات هي منتجات أصلية جديدة تمامًا ، ولا توجد منتجات مستعملة ومجددة ، أو تترك عشرة قابلة للتعويض وتعيد المبلغ بالكامل ، لكن المشتري بسبب شرائنا لخطأ في النموذج ليس مسؤولاً عن المرتجعات ، وهي شركة أخرى تتمتع مبيعات المنتجات بسنة واحدة من تاريخ ضمان جودة الشحن ، وفقًا لمعايير الجودة الأصلية ، أثناء الضمان مع مشاكل المنتج ، وتحتاج إلى اختبار تأكيد من قبل الشركة المصنعة ، والمورد المراد حله ، وجانب الطلب بسبب التخزين ، والاستخدام ، والضعف الصيانة الناجمة عن انخفاض جودة المنتج ، وليس إثارة الاعتراضات

ضمان:
جميع المنتجات تأتي مع ضمان البائع الأساسي لمدة 3 أشهر ، إذا كان المنتج معيبًا خلال 3 أشهر ، فسنقدم لك بديلًا بدون شاحن إضافي (بما في ذلك رسوم الشحن) بعد استلامنا للمنتج المعيب.
إذا كان العنصر معيبًا بعد 3 أشهر ، فلا يزال بإمكان المشترين إرساله مرة أخرى ، وسوف نتصل بالموردين أو المصنع للحصول على الضمان.قد يحتاج المشترون إلى دفع رسوم الشحن لإعادة إرسال العنصر المستبدل.

المقدمة
يشير صمام النبض الكهرومغناطيسي إلى الغاز عبر الصمام في الحال بمجرد تلقي إشارة كهربائية.تمامًا مثل ظاهرة النبض ، لديها تغير في التذبذب القصير.لذلك يطلق عليه اسم صمام النبض.التعريف القياسي للصناعة لصمام النبض الكهرومغناطيسي للصمام الطيار الكهرومغناطيسي والصمام النبضي معًا ، صمام الحجاب الحاجز الذي يتم التحكم فيه عن طريق الإشارات الكهربائية.

مبدأ العمل
يرسل جهاز التحكم في النبض الكهربائي إشارات الإدخال بحيث يجذب المحرك الكهرومغناطيسي الشريط المتحرك.قم بفك فتحة الموازنة لتحرير غاز الضغط في التجويف الخلفي للحجاب الحاجز بسرعة ؛يعمل غاز الضغط في التجويف الأمامي على رفع الحجاب الحاجز لفتح الممر ويبدأ الصمام في التنظيف.
تختفي إشارة النبض ويعمل زنبرك المحرك على الفور لاستئناف القضيب المتحرك لإغلاق فتحة الموازنة.يعمل غاز الضغط الموجود في التجويف الخلفي للحجاب الحاجز والربيع معًا لإغلاق الممر الذي يتوقف الصمام عن التنظيف.
تعمل فتحة التخميد الموجودة في الحجاب الحاجز على ترطيب تدفق الهواء عندما يصمد شريط المحرك المتحرك لتحقيق التوازن ونقل الهواء إلى التجويف الخلفي بمجرد إغلاق فتحة الموازنة لإغلاق الممر وإيقاف التنظيف.

مقدمة القسط:
1. أولاً ، قم بتأكيد صمام النبض بحالة جيدة ثم تركيبه
2. سيتم تركيب صمام النبض مباشرة على الجدار الخارجي لشفة مشعب الغاز.أنبوب الرش عبر مشعب الغاز.وفقًا للرسم واليدوي ، يتوافق صمام النبض مع أنبوب الرش والتركيب المناسبين.لتجنب تركيب الصمام في قاع مشعب الهواء.إذا تطابق صمام النبض مع القصبة الهوائية والموصل ، فسيتم استخدام الموصل لغرض الختم فقط.لا يمكن أن تكون مكونات الدعم الهيكلي.لا يمكن الاعتماد على شعلة رش ثابتة وحزمة موصل مستقيم.يجب أن يكون أنبوب الرش ومشعب الهواء ثابتًا بشكل مستقل.
3. لربط الصامولة الصلبة ، أقصى عزم دوران 20 نيوتن * م. شد القصبة الهوائية ، التواء 20 نيوتن * م.
4. يحتاج سلك التحكم في التوصيل إلى توصيل كل مقعد صمام تحكم كهربائي.انتبه إلى الخط المخصص لمنع مقاومة المطر.أو من خلال الوصلة وأنبوب النايلون ، سيتم توصيل الصمام النبضي وصناديق التجميع الكهرومغناطيسية لوصلة أنابيب النايلون.
5. لضمان توفير هواء مضغوط نظيف وجاف.يوفر نظام مشعب الهواء ضغطًا معتدلًا والتحقق من تركيب التسريبات.(يمكن تنظيفها بالفرشاة بالماء والصابون ، وتحقق مما إذا كانت الواجهة عبارة عن فقاعة).تم تنفيذ الضغط على الوسادة الهوائية منفوخة (ضغط الصمام حوالي 0.03 ~ 0. 86 ميجا باسكال) ، يوصى بضغط الهواء 0.8 ميجا باسكال كحد أقصى
6. اختبار نفخ الصمام النبضي ، والاستماع إلى كل الصمام الدليلي إذا كان يعمل بشكل طبيعي وما إذا كان صوت النفخ النبضي واضحًا.
