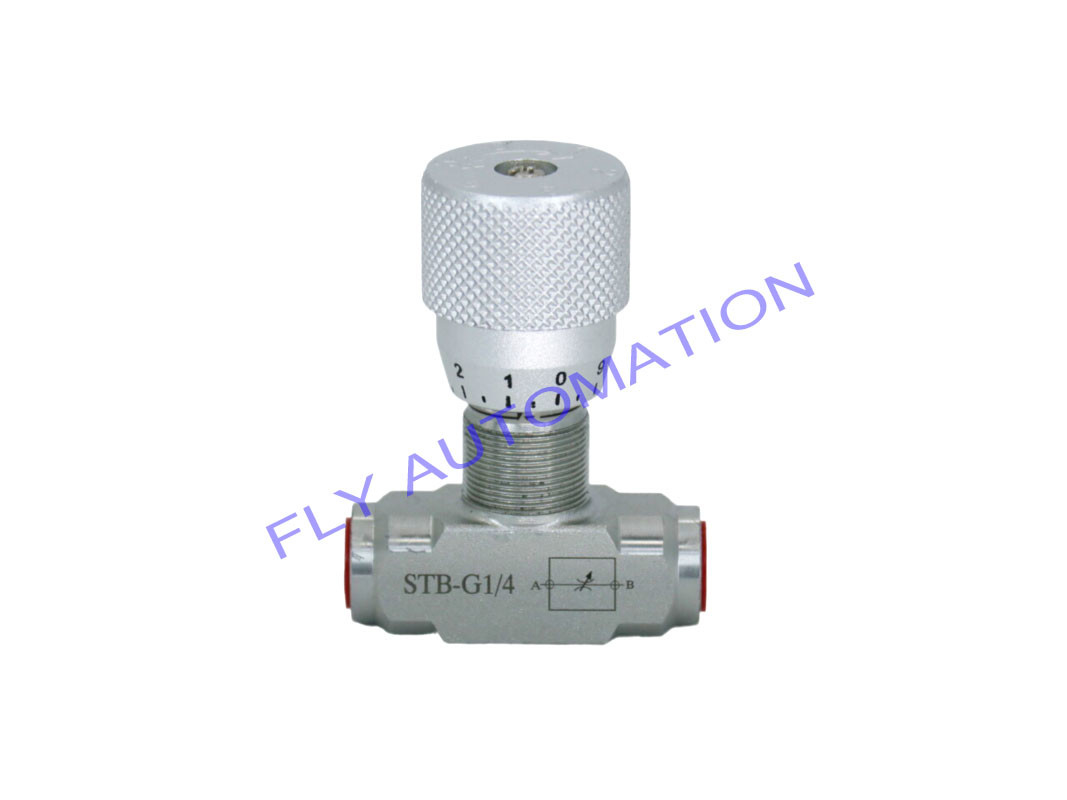

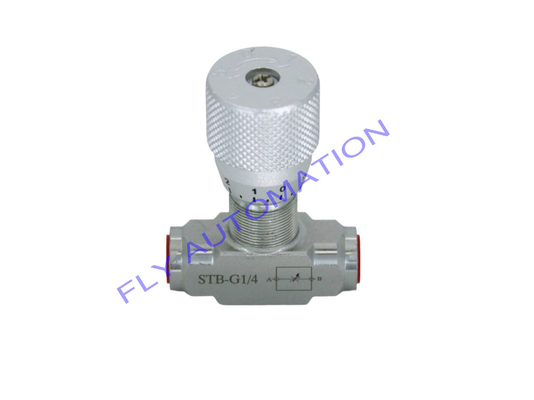

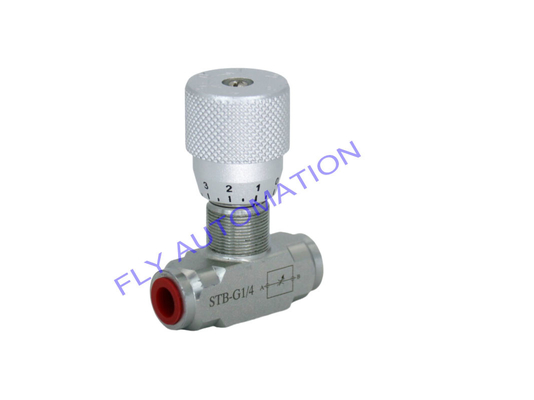

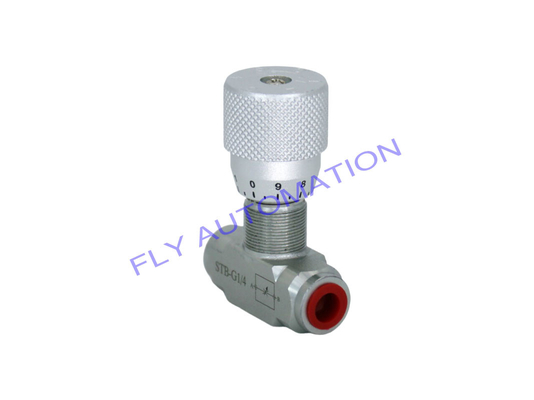

STB-G1 / 4 40Mpa صمام التحكم في التدفق الهيدروليكي مع مقياس ثنائي الاتجاه
Basic Properties
Trading Properties
| نموذج: | STB | هيئة: | صلب |
|---|---|---|---|
| حجم الأنبوب: | G1 / 4 | وسائل الإعلام: | نفط |
| قوة: | هيدروليكي | تطبيق: | عام |
| إبراز | 40Mpa صمام التحكم في التدفق الهيدروليكي,STB-G1 / 4 صمام التحكم في التدفق الهيدروليكي,صمام التحكم في التدفق ثنائي الاتجاه |
||
STB-G1 / 4 40Mpa صمام التحكم في التدفق الهيدروليكي مع مقياس التدفق ثنائي الاتجاه من سلسلة STB
تطبيق
الصمامات الخانقة قادرة على إحداث انخفاض في الضغط بين المدخل والمخرج.لا يتم تعويضها بالضغط لذلك يمكن أن يغير التدفق المنظم تأثير الضغط واللزوجة.
وصف
يستخدم صمام الخانق ، المعروف أيضًا باسم صمام الفحص ، في النظام الهيدروليكي للتحكم في تدفق وقطع الزيت.
إذا كان مدخل ومخرج الزيت لصمام فحص مستقيم يمر في اتجاه محوري ، فقد يتم توصيل الصمام مباشرة بأنبوب النظام عبر تركيبات الأنابيب الملولبة.
يمكن استخدام صمام الخانق بالتوازي مع صمام الفائض ، وصمام التنفيس ، والصمام التسلسلي ، وصمام الخانق ، وصمام التحكم في السرعة ، ومن ثم لتشكيل صمام تجاوز عدم الرجوع ، وصمام تخفيف عدم الرجوع ، وصمام تسلسلي غير رجعي ، وصمام خانق غير رجعي ، صمام التحكم في سرعة عدم الرجوع وهلم جرا.
| شفرة | ج | تدفق ماكس (لتر / دقيقة) |
ضغط ماكس (بار) |
L-STU مم) |
L-STB مم) |
ح (مم) |
د (مم) | ه (مم) |
F مم) |
جي (مم) |
م (مم) | N ماكس (مم) |
Weigm-STU (ز) |
الوزن- STB (ز) |
وزن المسمار ikg) |
| STU-STB 0400 | 1/4 BSP | 20 | 400 | 73 | 54 | 68.5 | 31.5 | 20 | م 20x1 | 6 | 27 | 7 | 0.26 | 0.21 | 0.02 |
| STU-STB 0600 | 3/8 BSP | 30 | 400 | 82 | 62 | 80.5 | 35.5 | 25 | M25x1.5 | 9.5 | 31 | 7 | 0.44 | 0.37 | 0.031 |
| STU-STB 0800 | 1/2 BSP | 50 | 350 | 98 | 73 | 93 | 41 | 30 | M30x1.5 | 8 | 36.5 | 9 | 0.73 | 0.59 | 0.043 |
| STU-STB 1200 | 3/4 BSP | 85 | 320 | 112 | 84 | 110 | 47 | 40 | M35x1.5 | 13 | 42 | 11 | 1.36 | 1.1 | 0.067 |
| STU-STB 1600 | 1 BSP | 150 | 300 | 142 | 100 | 121.5 | 47 | 45 | م 40x1.5 | 11.5 | 50 | 15 | 2 | 1.52 | 0.09 |
| أقصى ضغط | ج | إل | ح | د | ه | F | جي | ن | PN |
| MPA | |||||||||
| 40 | G1 / 4 | 54 | 72 | 32 | 20 | M20 * 1 | 5 | 7 | 40 |
| 40 | G3 / 8 | 62 | 80 | 32 | 25 | M25 * 1.5 | 9 | 7 | 40 |
| 40 | G1 / 2 | 73 | 92 | 45 | 30 | M20 * 1.5 | 9 | 9 | 40 |
| 40 | G3 / 4 | 84 | 100 | 45 | 40 | M35 * 1.5 | 10 | 11 | 40 |
| 32 | ش 1 | 102 | 122 | 45 | 45 | M40 * 1.5 | 12 | 15 | 32 |
