Name: صمام التحكم في الاتجاه الذي يعمل على الهيدرووليكية
Brand: FLY AUTOMATION
SKU: ويتم استخدامها في جميع أنحاء العالم، ويتم استخدامها في كل مكان.
Price: 45.00 USD
Availability: InStock

منزل المنتجات مكونات النظام الهيدروليكي

صمام التحكم في الاتجاه الذي يعمل على الهيدرووليكية

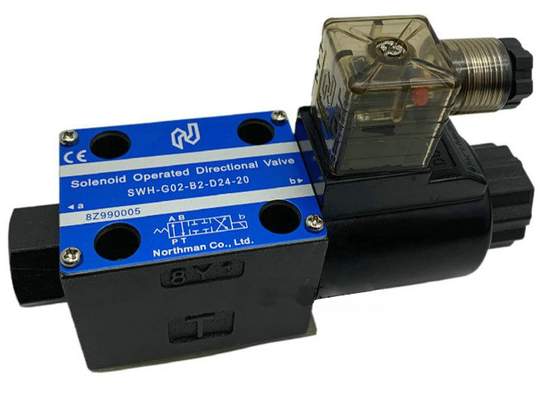

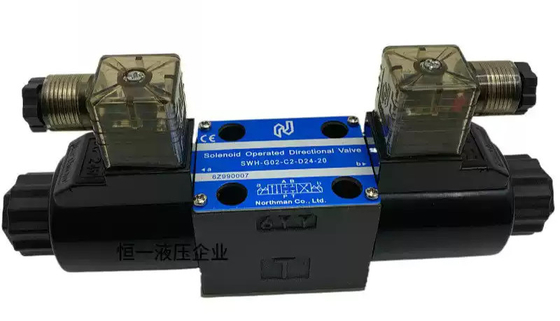

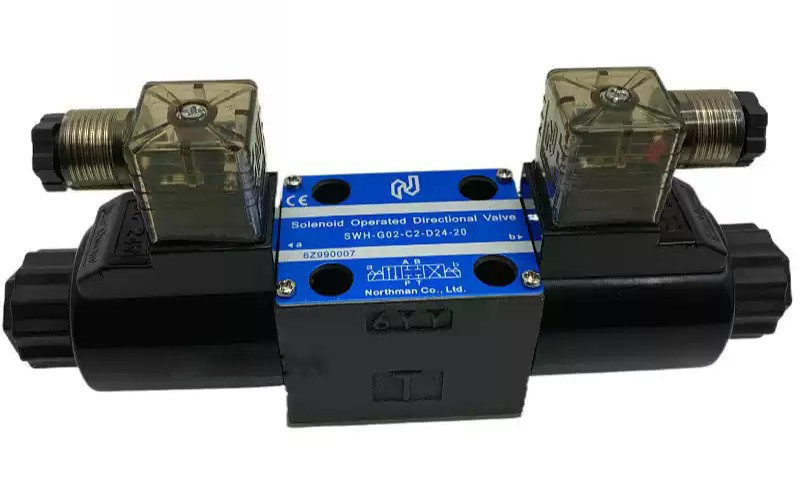

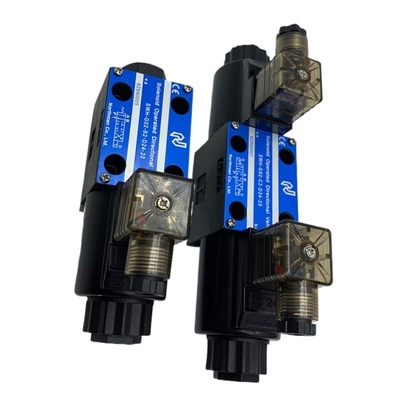

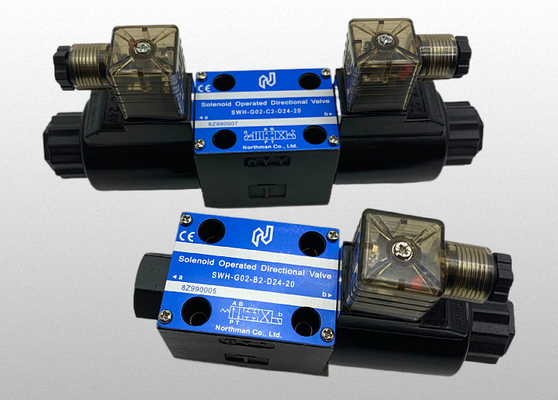

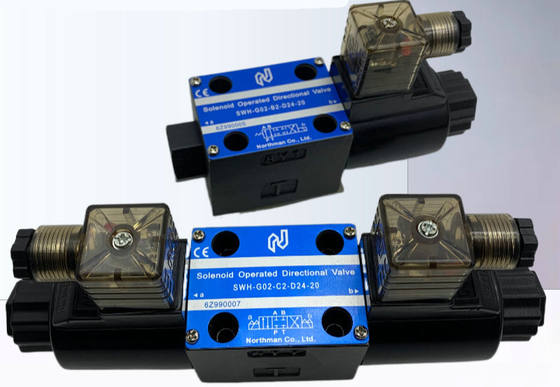

Northman SWH-G02 Hydraulic Solenoid Operated Directional Control Valve

تفاصيل المنتج:

مكان المنشأ:	الصين تايوان
اسم العلامة التجارية:	Northman
رقم الموديل:	ويتم استخدامها في جميع أنحاء العالم، ويتم استخدامها في كل مكان.

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	35-55USD
تفاصيل التغليف:	أكياس بولي، صندوق، كرتون، المنصات
وقت التسليم:	3-12 يوم عمل
شروط الدفع:	T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض:	500 قطعة في الأسبوع

اتصل

مفصلة وصف المنتج

الجهد:	تيار مستمر 24 فولت تيار متردد 220 فولت	أقصى ضغط تشغيل:	310 بار (4500 رطل لكل بوصة مربعة)
مادة الجسم:	فولاذ الكربون	معدل المد و الجزر:	30 لترًا في الدقيقة (8 جالونًا في الدقيقة)
اللزوجة:	35 cSt ((175 SSU)	تحمل الجهد:	1500 فولت/ثانية
فئة الحماية:	IP65	نطاق الحرارة:	-25 درجة مئوية إلى +90 درجة مئوية (-13 درجة فهرنهايت إلى +194 درجة فهرنهايت)
السوائل الهيدروليكية:	زيت معدني، اللزوجة 10 - 400 سنت	الترشيح الموصى به:	25 ميكرون
إبراز:	صمام التحكم الاتجاهي الهيدروليكي , Northman directional valve solenoid

سلسلة نورثمان SWH-G02 صمام التحكم في الاتجاه الهيدروليكي

SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2

الخصائص

• يعمل الدرع في نظام الزيت. يتم تخفيف الاصطدام، ويتم تقليل الضوضاء وزيادة عمر السولينويد.

• يزيل الجهاز الكهربائي للدبابيس الرطبة ختم البندقية ، وبالتالي لا يرتدي الختم أو التسرب لفترة أطول من عمر الصمام.

• لفائف صبغ للحصول على أقصى خصائص العزل، والتي لا تتعرض للرطوبة والقذارة.

• جهاز الكهرباء اللاسلكي، لتسهيل الصيانة.

• جميع الملفات والهياكل قابلة للتبادل، مما يسهل الصيانة.

• مصابيح الإشارة ومجموعات المسامير هي قياسية.

• ضغط مرتفع، معدل تدفق مرتفع، وانخفاض ضغط منخفض.

• تم تصميم لفائف متوازنة خصيصًا تسمح بقوة نقل مناسبة ، للحصول على أقصى قدر من الموثوقية وطول العمر.

• تتوفر مجموعات سدادات فيتون لسوائل مقاومة للحريق.

ضغط العمل القصوى: 310 بار (4500 PSI)

سعة التدفق الاسمية: 63 LPM (16.8 GPM) MAX - يختلف حسب نوع البكر

الحد الأقصى للضغط الخلفي لخط الخزان: 138 BAR (2000 PSI)

الحد الأقصى لتواتر التشغيل: 300 CPM

التصفية الموصى بها: 25 ميكرون

السوائل الهيدروليكية: زيت معدني، اللزوجة 10 - 400 cST

نطاق الحرارة: -25 درجة مئوية إلى +90 درجة مئوية (-13 درجة فهرنهايت إلى + 194 درجة فهرنهايت)

البيانات التقنية:

• يمكن استخدام المولينود في نطاق -10% إلى +10% من الجهد الاسمي للملف.

• مقاومة الجهد 1500 ف / ثانية.

• مقاومة العزل فوق 100mQ

• تتوافق مع تصنيف IP65

• إشارة لحظية من حوالي 0.1 ثانية مطلوبة لتغيير العمل.

الاكسسوارات

• يتم توفير مجموعات المسامير التثبيت مع مسامير غطاء رأس الصمام

(# 10-24UNCx1-3/4"L 4 أجزاء) لتشديد عزم الدوران 50-70 kgf-cm (43.3-60.6 رطل في).

• حلقات O AS568-012 4 قطع

منحنيات انخفاض الضغط والأداء

أنظمة الاختبار

1اختبار الصمام

2ضخ

3جهاز استشعار الضغط

4جهاز استشعار التدفق

5صمام الإغاثة

6صمام التشغيل

أنظمة الاختبار

1اختبار الصمام

2ضخ

3جهاز استشعار الضغط

4جهاز استشعار التدفق

5صمام الإغاثة

6صمام التشغيل

ظروف الاختبار

الضغط: 138 بار (2000PSI)

معدل التدفق: 30 LPM ((8 GPM)

اللزوجة: 35 cSt ((175 SSU)

الخصائص

• يقلل من الجهد العالي

• يزيل الشرارات بين جهات الاتصال بالمرورية.

• يطيل عمر الاتصال بالمرورية.

الآثار

• تحسين موثوقية جهاز التحكم.

• يطيل عمر الوسائط التقليدية.

• يمكن تشغيله بواسطة رلاي مصغر.

• محول RAC المدمج في نموذج DC يزيل الشرارات في اتصال رله التحكم. يمكن تشغيله مباشرة بواسطة PLC (المتحكم المنطقي القابل للبرمجة).

صمام التحكم في الاتجاه الذي يعمل على الهيدرووليكية

الطراز والوزن
النموذج	الوزن	النموذج	الوزن
النموذج	كيلوغرام ((ب)	النموذج	كيلوغرام ((ب)
SWH-G02-C -A-10-*	1.9 ((4.18)	SWH-G02-C -A *-20-	1.9 ((4.18)
SWH-G02-B - A-10-*	1.6 ((3.52)	SWH-G02-B- A*-20-	1.5 ((3.3)
SWH-G02-C- D/R-10-*	2.0(4.4)	SWH-G02-C - D/R *20-	2.0(4.4)
SWH-G02-B- D/R-10-**	1.6 ((3.52)	SWH-G02-B - D/R *-20-	1.6 ((3.52)
SWH-G02-D - A -10-*	1.9 ((4.18)	SWH-G02-D- A *-20-	1.9 ((4.18)
SWH-G02-D-D/R -10-*	1.9 ((4.18)	SWH-G02-D - D/R * -20-	1.9 ((4.18)
