Name: الصمام الاتجاهي الهيدروليكي الذي يعمل على الجهاز الكهربائي DG4-3V-60 ISO4401
Brand: FLY AUTOMATION
SKU: DG4V-3-2C-MU-H7-60 DG4V-3-2A-MU-H7-60 DG4V-3-8C-MU-H7-60 DG4V-3-2AL-MU-H7-60 DG4V-3-0B- MU-H7-60 DG4
Price: 45.00 USD
Availability: InStock

منزل المنتجات مكونات النظام الهيدروليكي

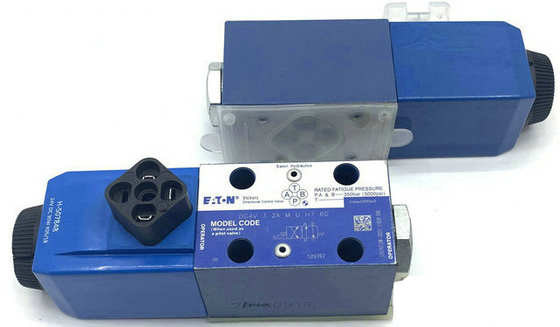

الصمام الاتجاهي الهيدروليكي الذي يعمل على الجهاز الكهربائي DG4-3V-60 ISO4401

EATON VICKERS Hydraulic Solenoid Operated Directional Valve DG4-3V-60 ISO4401

تفاصيل المنتج:

مكان المنشأ:	الصين الولايات المتحدة الأمريكية
اسم العلامة التجارية:	EATON VICKERS
رقم الموديل:	DG4V-3-2C-MU-H7-60 DG4V-3-2A-MU-H7-60 DG4V-3-8C-MU-H7-60 DG4V-3-2AL-MU-H7-60 DG4V-3-0B- MU-H7-60 DG4

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	35-55USD
تفاصيل التغليف:	أكياس بولي، صندوق، كرتون، المنصات
وقت التسليم:	3-12 يوم عمل
شروط الدفع:	T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض:	500 قطعة في الأسبوع

اتصل

مفصلة وصف المنتج

الجهد:	تيار مستمر 24 فولت تيار متردد 220 فولت	أقصى ضغط:	350 بار
مادة الجسم:	فولاذ الكربون	نوع التحول:	ناعمة
بكرات:	متناسب	مقاومة للماء:	يتوافق مع NEMA 4، حتى IP67 في بعض الطرز
خيارات الاتصال:	ثمانية توصيلات كهربائية	نمط التركيب:	إن إف بي إيه D03، سيتوب 3، إن جي 6
واجهة التركيب:	دين 24340-A6، إسو 4401-AB-03-4-A، سيتوب R35H 4.2-4-03
إبراز:	صمام الاتجاه الذي يتم تشغيله بواسطة الهيدروليك سولينويد,صمام الاتجاه الذي يعمل بالفولينويد,DG4-3V-60 , EATON VICKERS Solenoid Operated Directional Valve , DG4-3V-60

الصمام الاتجاهي الهيدروليكي الذي يعمل على الموليد الهيدروليكي DG4-3V-60 ISO4401

رموز الطلب:
DG4V-3-2C-M-U-H7-60
DG4V-3-2A-M-U-H7-60
DG4V-3-8C-M-U-H7-60
DG4V-3-2AL-M-U-H7-60
DG4V-3-0B-M-U-H7-60
DG4V-3-6C-M-U-H7-60
DG4V-3-2N-M-U-H7-60
DG4V-3-0C-M-U-H7-60
DG4V-3-0A-M-U-H7-60
DG4V-3-7C-M-U-H7-60

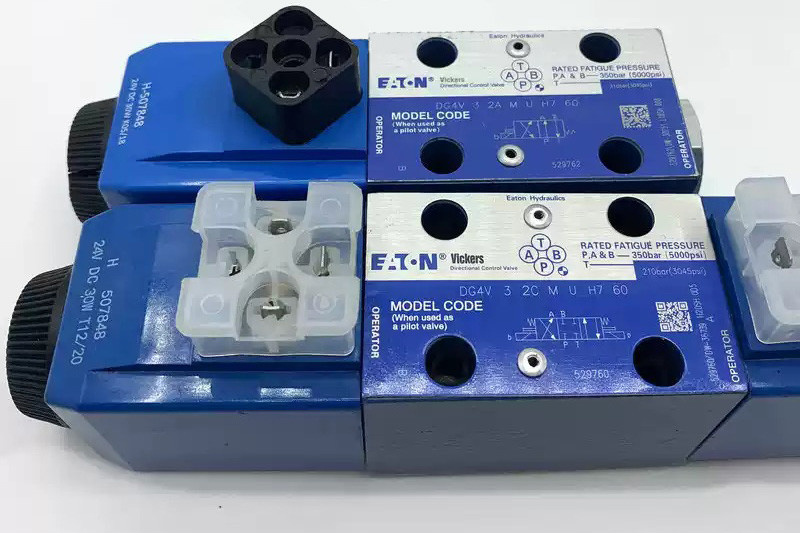

الصمام الاتجاهي الهيدروليكي الذي يعمل على الجهاز الكهربائي DG4-3V-60 ISO4401
الوصف العام
1صمامات التحكم الاتجاهية التي تعمل على الجهاز الكهربائي هي لتوجيه وإيقاف التدفق في أي نقطة في النظام الهيدروليكي.
2التحكم الفعال في قوى هيدروليكية أكبر دون زيادة استهلاك الطاقة الكهربائية.
3توفير تكاليف التثبيت والمساحة من أعلى نسبة الطاقة / الوزن والحجم.
4مرونة التثبيت الناتجة عن اختيار العديد من مجموعات وصلات السولينويد ومواقعها.
5أغطية فيتون كمعيار لقدرة متعددة السوائل أغطية نيتريل متوفرة كخيار رمز نموذج
6أعلى إنتاجية الماكينة المستمرة وأكبر وقت تشغيل بسبب عمر الإرهاق والتحمل المثبت ،
تم اختبار أكثر من 20 مليون دورة.
7يمكن تغيير الملفات الكهربائية بسرعة وسهولة دون تسرب من النظام الهيدروليكي.
8تصميم النظام المدمج والفعال من حيث التكلفة عند استخدامه مع صمامات Eaton® SystemStakTM والصفائح الفرعية.

بيانات التشغيل
الميزة DG4V-3 DG4V-3S DG4V-3R
حدود الضغط منافذ P و A و B 350 بار (5075 psi) 350 بار (5075 psi) 350 بار (5075 psi)

T منفذ 210 بار (3045 psi) 100 بار (1450 psi) 210 بار (3045 psi)
تصنيف التدفق انظر بيانات الأداء انظر بيانات الأداء انظر بيانات الأداء
عامل العمل النسبي مستمر؛ ED = 100٪ مستمر؛ ED = 100٪ مستمر؛ ED = 100٪
نوع الحماية: ملفات ISO 4400 مع مثبتة بشكل صحيح	فئة IEC 144 IP65 IEC 144 فئة IP65 IEC 144 فئة IP65 سدادة
لف الملفوفات الطبقة H الطبقة H الطبقة H
الأسلاك الرصاصية (الملفوفات من نوع F***) الفئة H الفئة H الفئة H
فئة تغليف الملفوف F فئة F فئة F
تقلبات الجهد المسموح بها: أقصى إشارة إلى حدود الحرارة إشارة إلى حدود الحرارة إشارة إلى حدود الحرارة
الحد الأدنى لـ 90% مقيّم 90% مقيّم 90% مقيّم
أوقات الاستجابة النموذجية عند 100٪ فولت اسمي مقاسة من تطبيق / إزالة الجهد إلى التحول الكامل للفول 2C فول عند:
معدل التدفق P-A ، B-T 40 لتر / دقيقة (10.6 USgpm) 20 لتر / دقيقة (5.3 USgpm) 20 لتر / دقيقة (5.3 Usgpm)
الضغط 175 بار (2537 PSI) 175 بار (2537 PSI) 175 بار (2527 PSI)
التيار المتردد (~) 15 ms 18 ms 18 ms
AC (~) إزالة الطاقة 23 ms 32 ms 32 ms
DC (=) تشغيل 45 ms 60 ms 60 ms
DC (=) إزالة الطاقة 28 ms 40 ms 40 ms
استهلاك الطاقة، AC الكهربائيات (للملفات المدرجة في رمز النموذج).			البداية VA (RMS) ▲	الممتلكات VA (RMS)	البداية VA (RMS) ▲	الممتلكات VA (RMS)	البداية VA (RMS)	الممتلكات VA (RMS)
ملفات الطاقة الكاملة: لفائف تردد مزدوجة عند 280 61 280 61 N/A 50 هرتز
لفائف تردد مزدوج عند 300 58 300 58 N/A 60 هرتز
ملفات طاقة منخفضة بلي و ديل (غير متوفرة مع N N النماذج بدون ربيع)			ملفات طاقة منخفضة لا يمكن استخدامه صمامات DG4V-3S		170 37 N/A
لفائف تردد مزدوج عند 190 37 N/A 50 هرتز
لفائف تردد مزدوج في N/A 60 هرتز
استهلاك الطاقة ملفات الطاقة الكاملة: 12 فولت، نوع النموذج:		مشابك كهربائية متواصلة عند الجهد القياسي و 20 30 واط			C (68 F). 30 واط	‬‬	لا
24 فولت، نوع النموذج: H		30 واط			30 واط	‬‬	لا
ملفات طاقة منخفضة: 12 فولت، نوع النموذج:		ملفات طاقة منخفضة غير قابلة للاستخدام مع صمامات DG4V-3S.			‬‬	18 واط	لا
24 فولت، نوع النموذج:					18 واط	‬‬	لا
24 فولت ، HM Coil					8W	‬‬	لا
n للتطبيقات التي يجب أن تظل الصمامات تحت الضغط (إما تعمل أو لا تعمل) عند ضغوط تزيد عن 210 بار (3045 psi) دون التبديل المتكرر ، يوصى باستخدام نموذج الأداء، DG4V-3.
▲ دورة النصف الأولى؛ الدرع مغلق بالكامل.

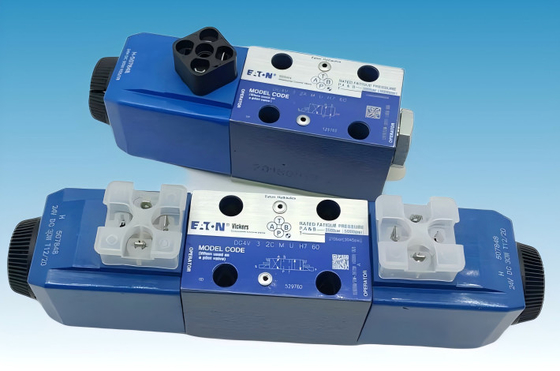

الصمام الاتجاهي الهيدروليكي الذي يعمل على الجهاز الكهربائي DG4-3V-60 ISO4401
DG4V3-S/R- صمامات الأداء العالي والأداء القياسي
1انخفاض ضغط الحد الأدنى 2.5 بار عند 30 لتر/دقيقة
2مجموعة من موصلات الملفات بما في ذلك DIN، Deutsch، AMP وصندوق المحطة.
3 مجموعة من الجهد و خيارات الطاقة.
4- تصل إلى 80 لتر/دقيقة (21 USgpm) و تصل إلى 40 لتر/دقيقة (10.5 USgpm) على التوالي عند 350 بار (5000 psi).
5يوفر للمصممين الفرصة لاختيار أفضل حزمة قيمة لكل تطبيق.
6واجهة معيارية دولية. يتماشى وجه تركيب الصمام مع ISO 4401 ، الحجم 03 وهو متوافق مع المعايير الدولية ذات الصلة.

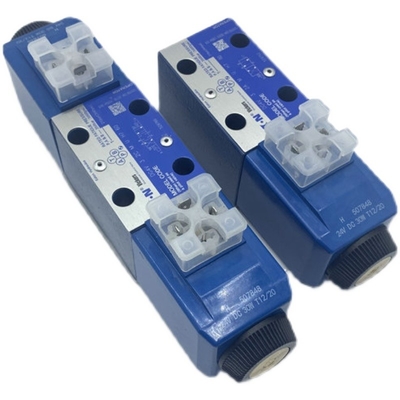

الصمام الاتجاهي الهيدروليكي الذي يعمل على الجهاز الكهربائي DG4-3V-60 ISO4401

ضغط أقصى: 350بار
النسبية: ED=100%
درجة الحماية: IP65
طلاء الملفوف: الفئة H
أسلاك الرصاص: الفئة H
تغليف الملفوف: الفئة F
ضغط العمل: 175بار
قوة الملف: 30W ، 18W
