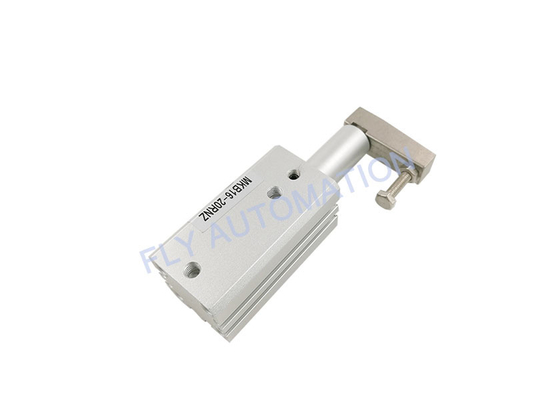

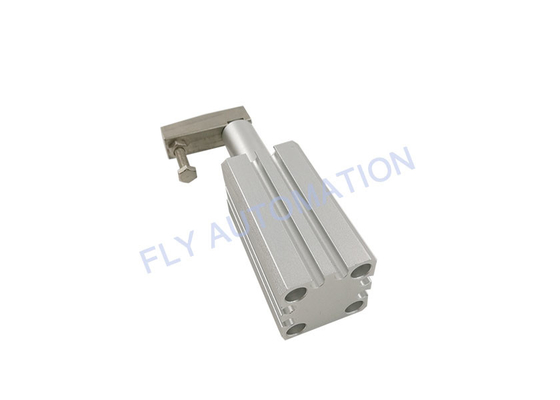

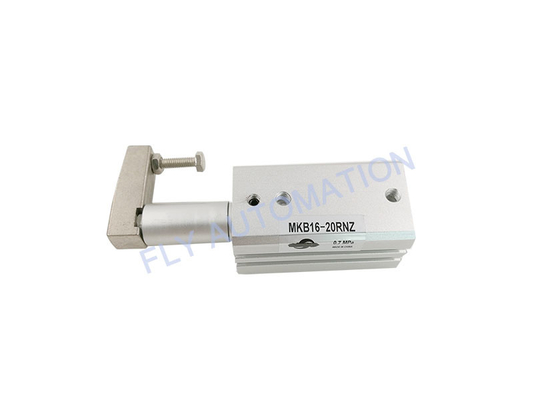

أسطوانات هواء تعمل بالهواء المضغوط بمشبك دوار SMC مدمج MKB16-20RNZ قياسي
Basic Properties
Trading Properties
| عمل: | التمثيل المزدوج | مائع: | هواء |
|---|---|---|---|
| الضغط برهان: | 1.5 ميجا باسكال | تشحيم: | غير مطلوب |
| وسادة: | صدام مطاطي | سرعة المكبس: | 50 إلى 200 مم / ثانية |
| إبراز | أسطوانات هواء تعمل بالهواء المضغوط بمشبك دوار,أسطوانات هواء هوائية MKB16-20RNZ,أسطوانة هواء مدمجة SMC |
||
SMC الروتاري المشبك اسطوانة MKB16-20RNZ اسطوانة الهواء الهوائية القياسية
| تحديد | ||||||||
| حجم التجويف (مم) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| عمل | التمثيل المزدوج | |||||||
| زاوية الدوران | 90 درجة ± 10 درجة | |||||||
| اتجاه الدوران | في اتجاه عقارب الساعة عكس عقارب الساعة | |||||||
| السكتة الدماغية الدورانية (مم) | 7.5 | 9.5 | 15 | 19 | ||||
| ضربة المشبك (مم) | 10 ، 20 ، 30 | 10 ، 20 ، 30 ، 50 | ||||||
| قوة المشبك النظرية (N) | 40 | 75 | 100 | 185 | 300 | 525 | 825 | 1400 |
| مائع | هواء | |||||||
| الضغط برهان | 1.5 ميجا باسكال | |||||||
| نطاق ضغط التشغيل | 0.1 إلى 1 ميجا باسكال | 0.1 إلى 0.6 ميجا باسكال |
||||||
| درجة الحرارة المحيطة والسائل | بدون مفتاح تلقائي: –10 إلى 70 درجة مئوية (بدون تجميد) مع التبديل التلقائي: –10 إلى 60 درجة مئوية (بدون تجميد) |
|||||||
| تشحيم | غير لوب | |||||||
| حجم منفذ الأنابيب | M5 × 0.8 | Rc1 / 8 ، NPT1 / 8 G1 / 8 |
Rc1 / 4 ، NPT1 / 4 G1 / 4 |
|||||
| تصاعد | من خلال ثقب / كلا الطرفين مشترك ، شفة الرأس | |||||||
| وسادة | صدام مطاطي | |||||||
| تحمل طول السكتة الدماغية | +0.6 –0.4 |
|||||||
| سرعة المكبس ملاحظة 5) | 50 إلى 200 مم / ثانية | |||||||
| دقة عدم الدوران (جزء المشبك) | ± 1.4 درجة | ± 1.2 درجة | ± 0.9 درجة | ± 0.7 درجة | ||||
| المخرجات النظرية | |||||||
| حجم تجويف (مم) |
حجم القضيب (مم) |
التشغيل اتجاه |
منطقة المكبس (سم 2) |
ضغط التشغيل (MPa) | |||
| 0.3 | 0.5 | 0.7 | 1.0 | ||||
| 12 | 6 | ص | 0.8 | 24 | 40 | 56 | 80 |
| ح | 1.1 | 33 | 55 | 77 | 110 | ||
| 16 | 8 | ص | 1.5 | 45 | 75 | 105 | 150 |
| ح | 2 | 60 | 100 | 140 | 200 | ||
| 20 | 12 | ص | 2 | 60.8 | 100 | 139 | 200 |
| ح | 3.1 | 90.2 | 149 | 208 | 298 | ||
| 25 | 12 | ص | 3.8 | 112 | 185 | 258 | 370 |
| ح | 4.9 | 149 | 245 | 341 | 490 | ||
| 32 | 16 | ص | 6 | 182 | 300 | 418 | 600 |
| ح | 8 | 243 | 400 | 557 | 800 | ||
| 40 | 16 | ص | 10.6 | 319 | 525 | 731 | 1050 |
| ح | 12.6 | 380 | 625 | 870 | 1250 | ||
| 50 | 20 | ص | 16.5 | 502 | 825 | 1149 | 1648 |
| ح | 19.6 | 596 | 980 | 1365 | 1961 | ||
| 63 | 20 | ص | 28 | 851 | 1400 | 1950 | 2801 |
| ح | 31.2 | 948 | 1560 | 2172 | 3121 | ||

توصيل
1. إذا كانت المنتجات لدينا في المخزون ، سوف نرسلها في أسرع وقت ممكن بعد الدفع.
2. إذا كانت المنتجات التي تم تخصيصها ، فسنكمل الإنتاج خلال فترة زمنية محددة ، ونرسلها في المرة الأولى ، يمكننا أن نعد بذلك.
3. كما يمكننا أن نرسل بواسطة acount التسليم الخاص بك إذا كنت تريد.
4. لدينا مجموعة متنوعة من الطرق لإرسال البضائع ، وعادة ما تكون DHL ، Fedex ، TNT طرق طبيعية.إذا كنت تريد استخدام ساعي ، فيمكننا القيام بذلك.
يخدم الوقت
0:00 - 23:59
من الاثنين إلى الأحد
التعليمات:
س: أين هو المصنع الخاص بك؟هل يمكننا زيارة المصنع الخاص بك؟
ج: يقع مصنعنا في مدينة نينغبو بمقاطعة تشجيانغ ، الصين ، على بعد 17 كم من مطار نينغبو.نرحب ترحيبا حارا بالعملاء لزيارة شركتنا والمصنع.
س: هل يمكنك إضافة شعارنا على منتجاتك؟
ج: نعم ، إذا كانت الكمية الخاصة بك أكثر من 50 قطعة.يمكننا إضافة شعارك على المنتجات.
س: ما هي مدة التسليم؟
ج: بشكل عام يكون من 1-2 أيام إذا كانت البضاعة في المخزون.أو سيكون من 3-5 أسابيع إذا لم تكن البضاعة في المخزون ، فهي حسب الكمية.
س: هل تقدمون عينات؟
ج: نعم ، يمكننا تقديم العينة مجانًا ، لكن لا تدفع تكلفة الشحن السريع.
س: ما هو مصطلح الدفع وطريقة الدفع؟
ج: الدفع <= 2000 دولار أمريكي ، 100٪ مقدمًا.
الدفع> = 2000 دولار أمريكي ، 30٪ T / T مقدمًا ، الرصيد قبل الشحن.طرق الدفع هي: T / T ، ويسترن يونيون ، باي بال ، Alipay.
س: ما هي طريقة الشحن؟
ج: بالنسبة للحزم الصغيرة ، سنختار من الباب إلى الباب السريع ، وتعاوننا مع UPS ، DHL ، FEDEX ، TNT لأكثر من 10 سنوات ، نضمن أن تكلفة الشحن التي نقدمها لك ستكون السعر الأكثر ملاءمة بين العديد من الموردين في الصين.سنرسل لك رقم التتبع بمجرد حصولنا عليه.
.
للطلبات الكبيرة ، عن طريق الجو أو عن طريق البحر من خلال وكيل الشحن الخاص بك مقبول ، إذا لم يكن لديك وكيل شحن في الصين ، فسنجد لك أكثرها فعالية من حيث التكلفة.
ضمان
تأتي جميع المنتجات بضمان البائع الأساسي لمدة 3 أشهر ، إذا كان المنتج معيبًا خلال 3 أشهر ، فسنقدم لك بديلًا بدون شاحن إضافي (بما في ذلك رسوم الشحن) بعد استلامنا السلعة المعيبة.
إذا كان العنصر معيبًا بعد 3 أشهر ، فلا يزال بإمكان المشترين إرساله مرة أخرى ، وسوف نتصل بالموردين أو المصنع للحصول على الضمان.قد يحتاج المشترون إلى دفع رسوم الشحن لإعادة إرسال العنصر المستبدل.
